JY-40UC/2D低電壓繼電器

文章類別：JY-40型電壓繼電器

文章概述

產品型號：JY-40UC/2D
額定電壓：AC48V、110V、220V
觸點形式：2常開1常閉
整定範圍：40V~440V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JY-40UC/2D電壓繼電器用於發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。JY-40UC/2D采用集成電路和撥碼整定，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬、作為低電壓使用時無抖動等特點。

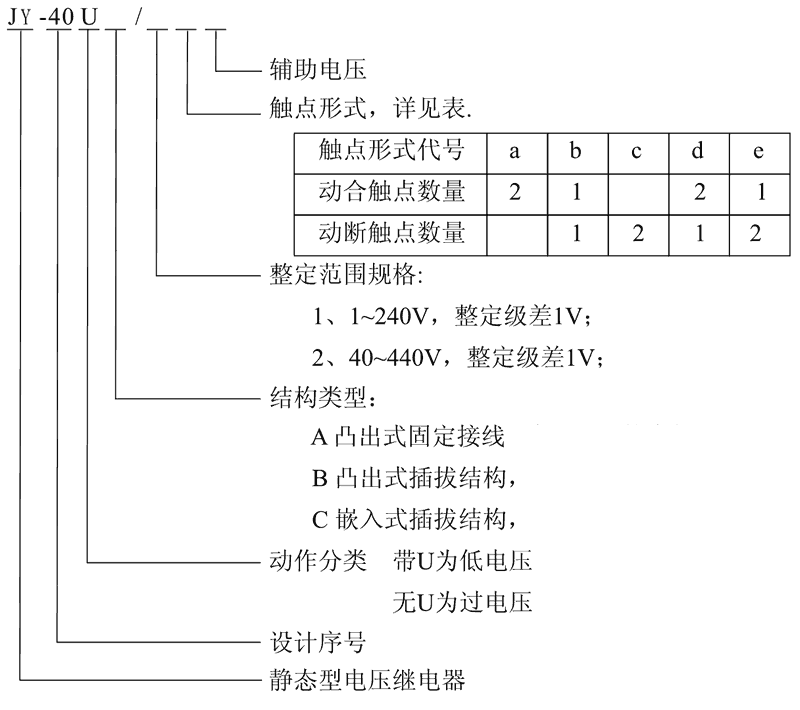

JY-40UC/2D型號及其含義

JY-40UC/2D觸點形式及保護類型

型號	動作類型	返回係數	額定電壓	整定電壓
JY-40A/1A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40A/2A	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UA/1A	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UA/2A	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40C/1A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40C/2A	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UC/1A	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UC/2A	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40A/1B	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40A/2B	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UA/1B	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UA/2B	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40C/1B	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40C/2B	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UC/1B	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UC/2B	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40A/1C	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40A/2C	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UA/1C	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UA/2C	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40C/1C	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40C/2C	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UC/1C	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UC/2C	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40C/1D	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40C/2D	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UC/1D	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UC/2D	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40C/1E	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40C/2E	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UC/1E	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UC/2E	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40B/1A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40B/2A	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UB/1A	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UB/2A	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40B/1B	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40B/2B	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UB/1B	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UB/2B	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40B/1C	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40B/2C	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UB/1C	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UB/2C	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40B/1D	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40B/2D	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UB/1D	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UB/2D	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
JY-40B/1E	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
JY-40B/2E	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
JY-40UB/1E	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
JY-40UB/2E	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V

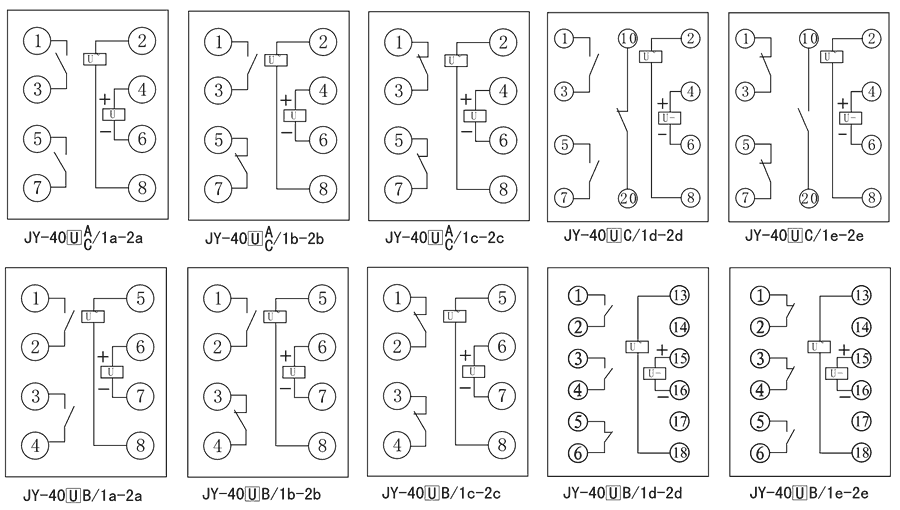

接線圖

JY-40UC/2D技術參數

額定參數
額定電壓	AC48V、110V、220V
過電壓返回係數	>0.9
低電壓返回係數	<1.15
過電壓動作時間	≤40ms
低電壓動作時間	<40ms
整定誤差	<3%
動作值一致性	<1%
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
