  • 電壓綜合測控單元
  • 所屬類別：微機保護裝置

  • 電壓範圍

    85~264V（交流或直流）

    通訊接口

    RS485/CAN口（MOBUS規約）

    電壓等級

    35KV、10KV

    PT功能

    PT控製、並列、消諧

    電壓頻率保護

    支持

    測量精度

    電壓、電流（0.5級），功率、電度（0.1級）

    我要詢價留言

    • 電壓綜合測控單元特點
    ●保護庫中配置有二十兒種常用保護，滿足用戶對不同電氣設備或線路的保護要求。
    ●用戶可根據實際運行需要配置相應的保護，真正實現為用戶"雖身定做"。
    ●自定義保護功能可實現標準保護庫中未提供的特殊保護，址大限度的滿足用戶要求。
    ●各保護功能相對獨立，保護定值、時限、閉鎖條件和保護投退可獨立整定和配置。
    ●保護功能的實現不依賴於通信網絡，滿足電力係統對保護的可靠性要求。
    ●支持多套保護定值手動切換。
    電壓綜合測控單元測控功能
    ●35KV兩路PT單元的電壓監測、PT控製及並列、PT消諧、電壓頻率保護。
    ●35KV一路PT單元的電壓監測、PT控製、PT消諧、電壓頻率保護。
    ●10(6)KV兩路PT單元的電壓監測、PT控製及並列、PT消諧、電壓頻率保護。
    ●10(6)KV一路PT單元的電壓監測、PT控製、PT消諧、電壓頻率保護。
    序號 功能說明
    01 I母過電壓保護
    02 I母低電壓保護
    03 I母零序電壓保護（母線絕緣監察）
    04 I母負序電壓保護
    05 I母高頻保護
    06 I母低頻保護
    07 I母消諧功能
    08 I母PT斷線檢測功能
    09 II母過電壓保護
    10 II母低電壓保護
    11 II母零序電壓保護（母線絕緣監察）
    12 II母負序電壓保護
    13 II母高頻保護
    14 II母低頻保護
    15 II母消諧功能
    16 II母PT斷線檢測功能
    17 I母PT控製功能
    18 II母PT控製功能
    19 PT並列功能
    20 非電量保護1~8
    測量精度
    電流、電壓 0.5級
    功率、電度 0.1級
    頻率 <0.02Hz
    工作電源
    電壓範圍 85～264V（交流或直流）
    正常功耗 <5W
    最大功耗 <20W
    電源跌落 200ms
    上電衝擊 4A
    隔離耐壓 3kV
    控製電源
    額定電壓 220V（交流或直流）（額定電壓為110V的必須在定貨時注明）
    過載能力 70％～120％額定電壓，連續工作
    隔離耐壓 4kV
    交流電流回路
    額定電流 5A（額定電流為1A的必須在定貨時注明）
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電流，連續工作，10倍40倍為10s、1s
    隔離耐壓 4kV
    交流電壓回路
    額定電壓 100V（線電壓）或100/√3（相電壓）
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電壓，連續工作
    隔離耐壓 4kV
    開關量輸入回路
    額定電壓 24VDC（由裝置內部電源提供）
    功率消耗 每回5mA（IN01～IN16）
    過載能力 <1ms
    隔離耐壓 4kV
    繼電器輸出回路
    分斷電壓 250VAC、220VDC
    分斷功率 1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）
    工作電流 5A，連續工作
    隔離耐壓 4kV
    動作時間 <5ms
    觸點材料 銀上鑲金
    電氣壽命 2,000,000次
    機械壽命 20,000,000次
    環境條件
    正常溫度 -10℃～55℃
    極限溫度 -30℃～70℃
    存儲溫度 -40℃～85℃
    相對濕度 ≤95%，不凝露
    大氣壓力 80～110kPa

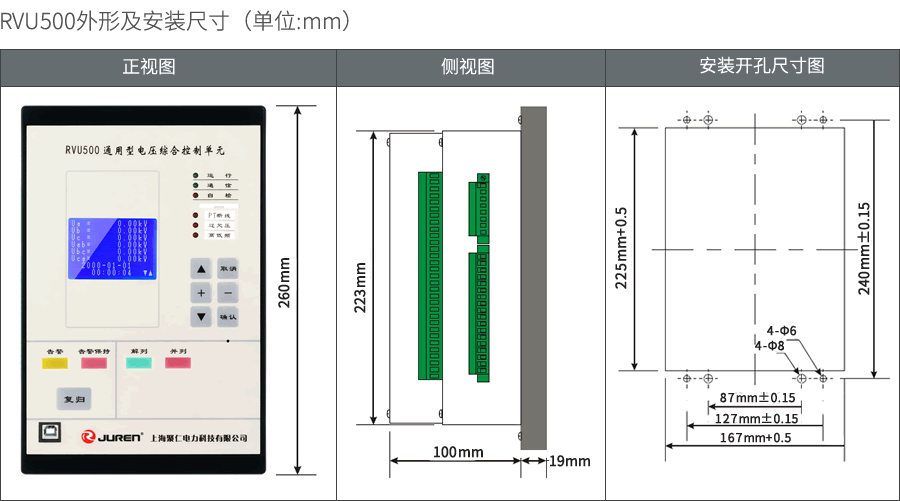

    RVU500差動保護裝置外形及安裝尺寸
