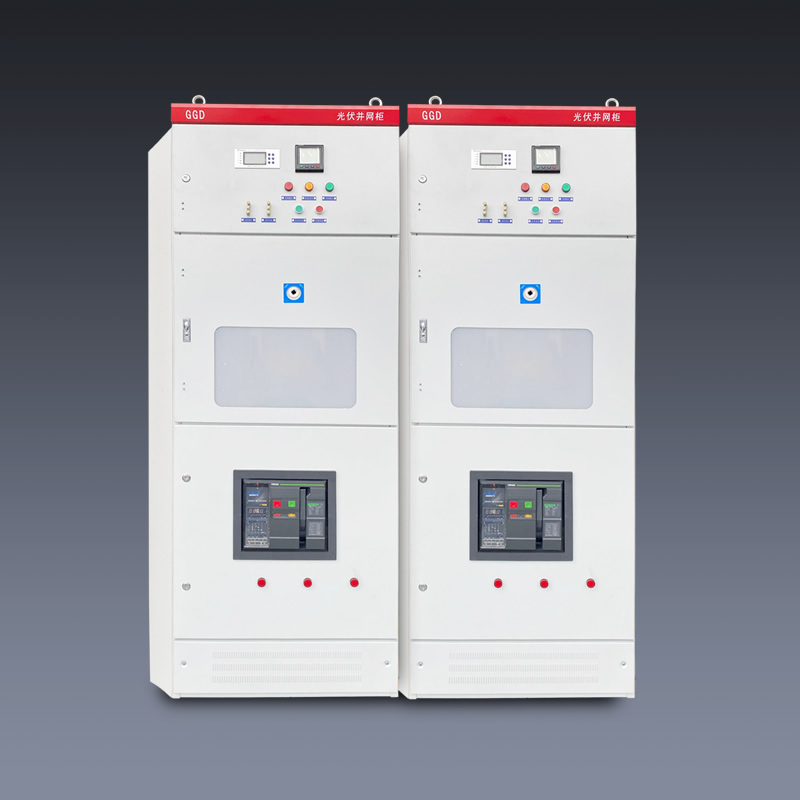

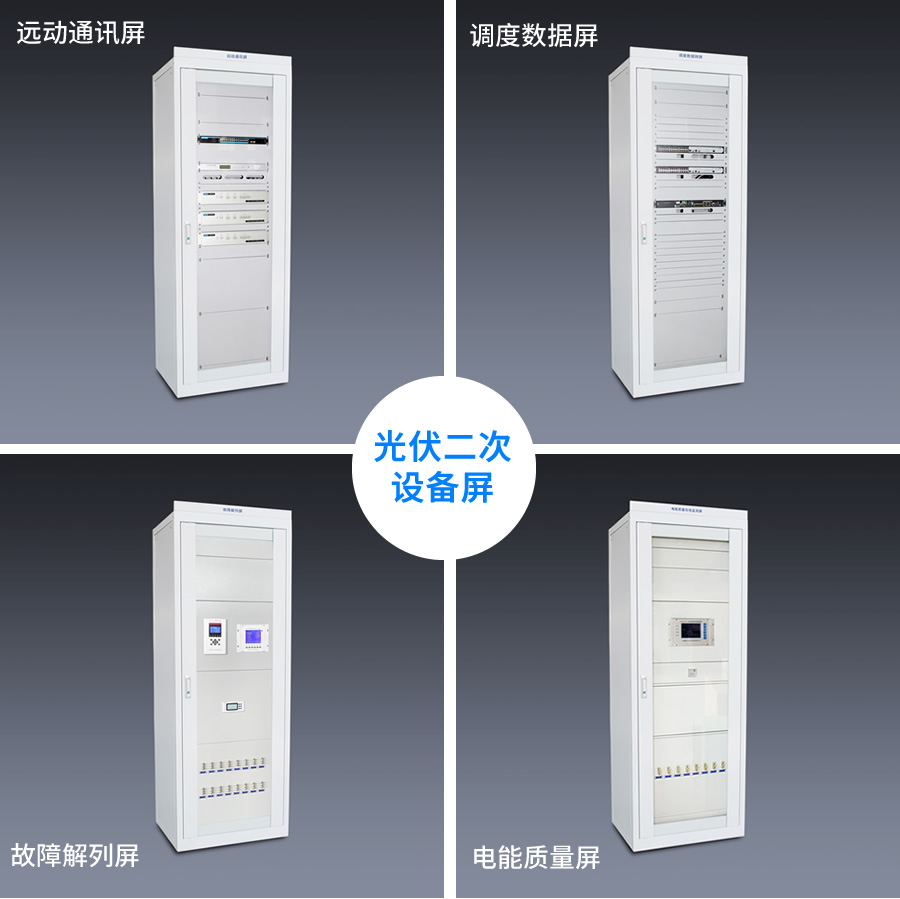

主要用於交流400V低壓係統的分布式光伏發電項目，低壓光伏並網櫃主要有防孤島保護裝置（還可加裝故障解列裝置、電能質量在線監測裝置）、隔離刀開關、並網斷路器、防雷器、溫濕度控製器、電能計量裝置和櫃體等組成。櫃型及櫃體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

■當光伏發電係統出線電壓、頻率、過負荷等異常情況，對本站設備造成威脅或對電網側產生衝擊和影響時，光伏防孤島裝置可以迅速向並網斷路器發出跳閘命令，迅速切除故障電路。當故障排除電網電壓回複正常，防孤島保護裝置監測正常會自動合上並網斷路器。
■當電網側出線電壓、頻率、過負荷等異常情況，對本站設備造成衝擊和影響時，光伏防孤島裝置也能迅速監測並對並網斷路器發出跳閘命令，從而迅速斷開並網開關，防止孤島效應。
■當光伏發電係統本側出現故障，而電網側正常，這事需要相關工作人員檢修，這事光伏並網設備能有效防止電網側向光伏側反送電，從而保證了光伏側檢修人員的生命安全。

■光伏並網櫃的箱體應有足夠的機械強度，在運輸、安裝中不發生變形。外殼油漆噴塗均勻並具有抗暴曬、抗腐蝕、牢固的防附著力等特點。
■光伏並網櫃的箱體采用金屬材料，具有抗暴曬、不易導熱、抗風化腐蝕及抗機械衝擊等特點。開關櫃金屬框架均具有良好的接地，至少設置2個接地端子，並標有明顯的保護接地符號。
■光伏並網箱體應能夠從底部引入電纜。
■光伏並網櫃箱體防護等級不低於IP65。
■光伏並網櫃櫃體設計滿足自然通風要求，散熱性能良好，方便現場安裝。櫃頂四角配備可拆卸的起吊環。櫃體采用厚度不低於2mm的冷軋鋼板製作。
■光伏並網櫃箱門、隔板采用靜電環氧噴塑並進行橘紋處理消除眩光。
■光伏並網櫃內元件的溫升應不超出所采用標準的允許溫升。
■光伏並網櫃內元件除應能滿足木回路的參數要求外，還應保證在規定的額定條件下安全可靠地運行，且其安裝應易於檢查和維修。
■光伏並網櫃絲印上海红桃影院電力科技有限公司LOGO，以及“上海红桃影院電力”字樣、絲印“並網櫃”字樣。
■並網櫃單獨設置計量小室，內置雙向智能電表安裝支架一隻，負控安裝架一隻，表計上下空間符合相關要求。計量室單獨開門，可鉛封，帶透明觀察窗，以便觀察抄表，在合適位置預留傳 感器電纜孔一個（直徑60mm）。
■光伏並網櫃的斷路器帶欠壓脫扣功能，電壓整定70%，並預留一對一開一閉觸點，設置開關狀態指示，電壓、電流指示。
■防雷模塊具有過熱、過流保護功能。防雷模塊劣化後能自動斷開。

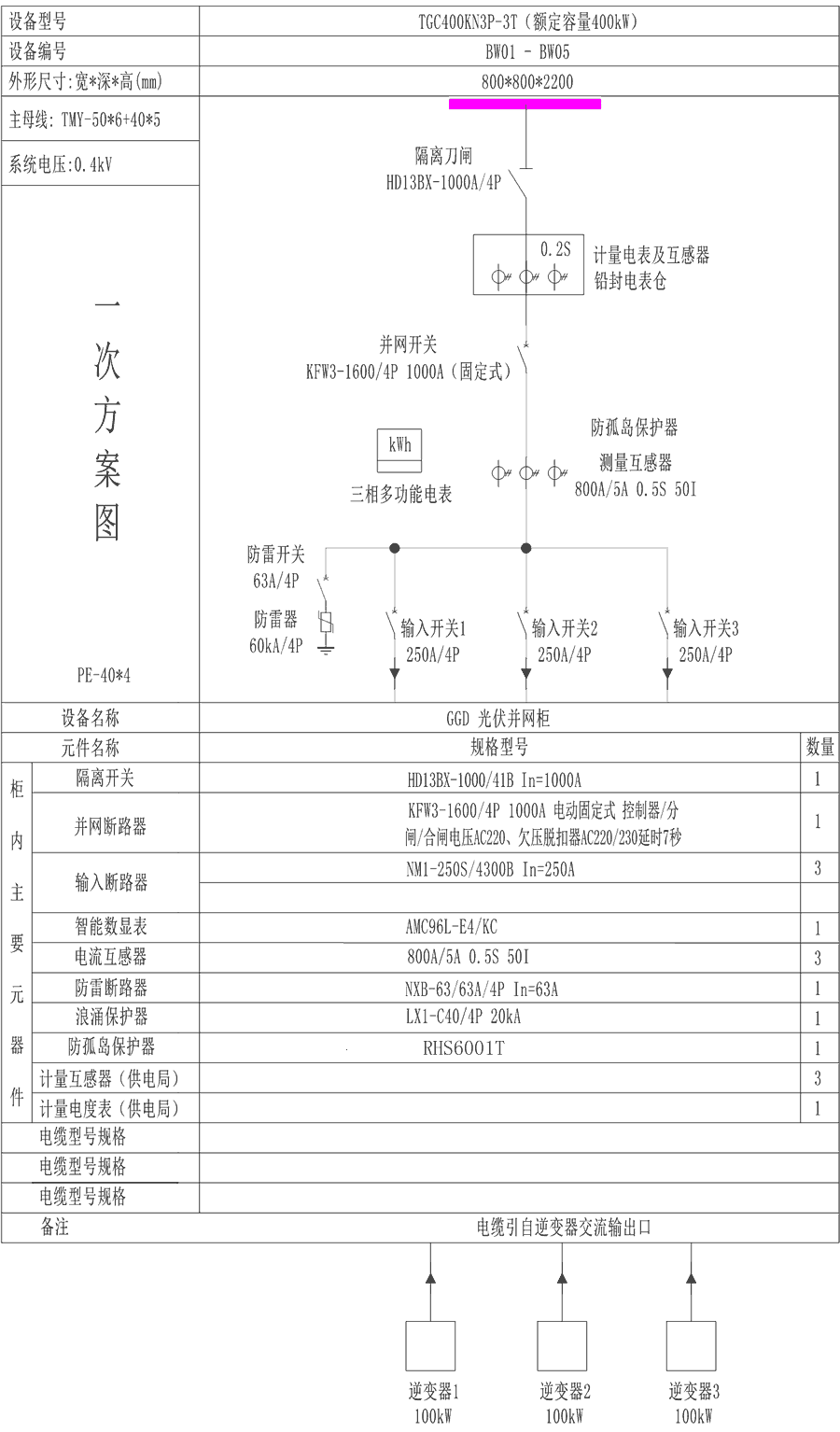

■提供光伏並網櫃內部原理圖、接線示意圖、安裝示意圖。
■提供並網櫃的內部原理圖、接線示意圖、安裝示意圖。
■光伏並網櫃要求安裝相應的斷路器間隔，預留安裝的空間（設計圖紙經買方確認後進行）。
■設置母線室，單獨開門（設計圖紙經買方確認後進行）。
■二次設備、接線應標明原理圖和安裝圖標號，標號應正確、完整、清晰、牢固。
■二次回路的接線端子排安裝位置與一次接線對應，要充分考慮方便用戶安裝接線和檢修。
■二次導線采用阻燃多股銅芯塑料導線。
■光伏並網櫃的二次回路承受2kV工頻耐壓試驗無破壞性放電。
■所有進出直流配電櫃的控製配線及端子均需做配線標記，該標記的文字與編號應與控製原理圖上的一致。所有配線標記采用阻燃材料。
■配線主回路應按國標規定的顏色和文字標注。

■保護功能

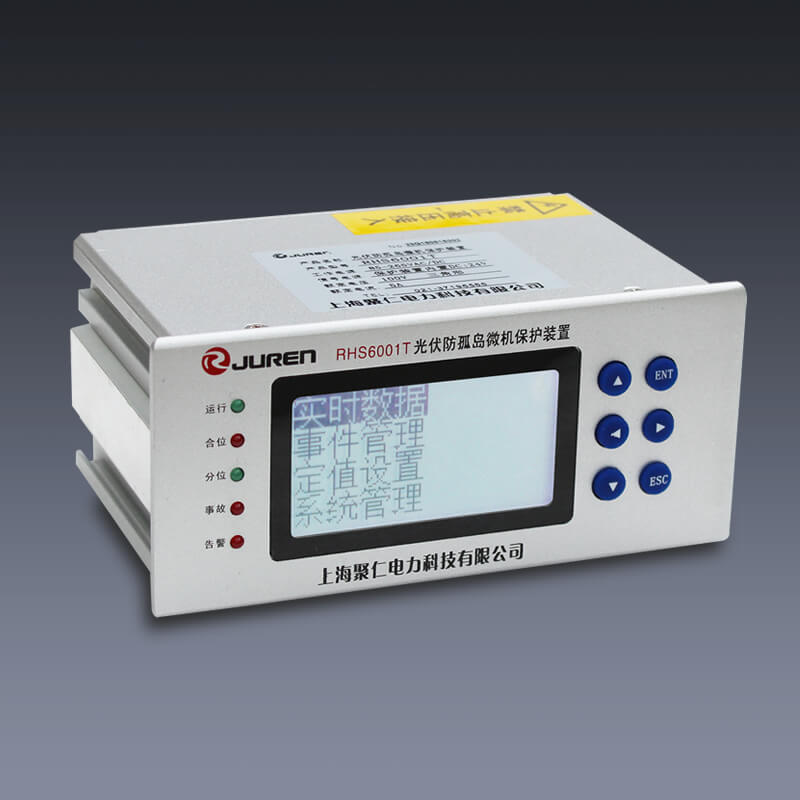

防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
■自動並網
防孤島保護裝置具有失壓跳閘（電網失壓）和有壓自動重合閘功能，在電壓異常時跳閘，電壓回複正常可以自動並網合閘。同時具備智能通訊功能，可以和後台係統通訊組網，遠程操作斷路器分合閘，遠程查看並網櫃各種電參量及開關位置信息。
■電度計量
壓光伏並網櫃可以加裝計量倉，計量倉帶鉛封裝置，可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置（一般當地供電局提供），可以很好的記錄發電量情況。
