產品目錄

DZZ-19中間繼電器

文章概述

產品型號：DZZ-19
觸點形式：1常開1常閉
額定電壓：DC24、48V、110V、220V
安裝方式：導軌安裝

概述

DZZ-19中間繼電器用於工業白動化控製和電力係統二次回路中，作為中間輔助和擴大控製範圍之用。DZZ-19采用導軌安裝結構，具有接線方便、多個拚接、整定精度高、動作準確等特點。

DZZ-19主要特點

●體積小，觸點斷開容量大。
●線圈激磁為直流。
●導軌安裝，具有安裝方便、接線簡單。
●采用靜態集成電路，具有精度高、動作可靠等特點

DZZ-19觸點形式及額定電壓

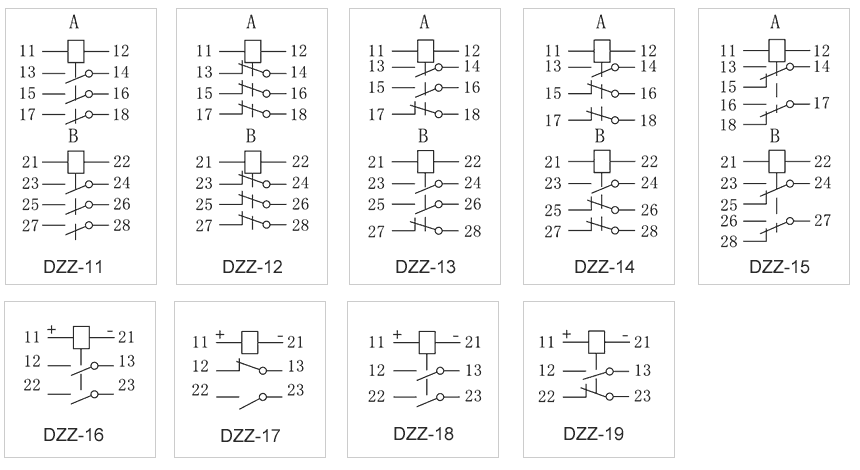

接線圖

DZZ-19技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
