HBDZE-800/3中間繼電器

文章類別：HBDZE型中間繼電器

文章概述

產品型號：HBDZE-800/3中間繼電器
觸點形式：8常開
工作電壓：DC48V
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDZE-800/3用於各種保護和自動控製裝置中，以增加保護和控製回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。工作電壓為交流220V、380V可選或直流48V、110V、220V可選。HBDZE-800/3采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。采用導軌安裝隻需要在開關櫃內安裝導軌條，無需開孔，並支持多個拚接，因此導軌安裝的繼電器尤其適合一些小型開關櫃。

型號及含義

HBDZE-800/3主要特點

●元件采用進口密封型繼電器，防潮、防塵、不斷線、可靠性高。
●本係列中間繼電器為快速中間繼電器，動作和返回時間快。
●該產品采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難問題，具有良好的抗振性減少了維護工作。
●繼電器動作後有LEO燈光指示。
●HBDZE-800/3采用標準35mm導軌安裝，適用於端子排的各種布置。
●繼電器電氣機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。

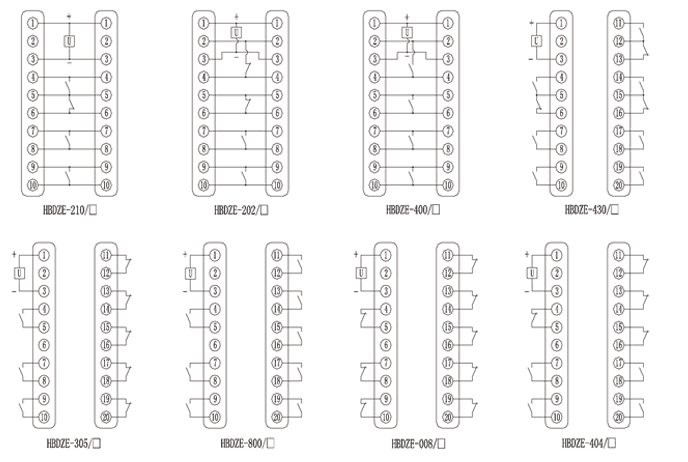

HBDZE-800/3中間繼電器內部接線圖

HBDZE-800/3技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	220V、380V可選
直流動作值	不大於70%額定電壓，不小於50%額定值電壓
交流動作值	不大於70%額定電壓，不小於30%額定值電壓
功耗	不大於5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

相關型號說明

型號	觸點形式	工作電壓
HBDZE-210	2常開1轉換	AC：220V、380V；DC：48V、110V、220V
HBDZE-202	2常開2常閉	AC：220V、380V；DC：48V、110V、220V
HBDZE-400	4常開	AC：220V、380V；DC：48V、110V、220V
HBDZE-430	4常開3轉換	AC：220V、380V；DC：48V、110V、220V
HBDZE-305	3常開5常閉	AC：220V、380V；DC：48V、110V、220V
HBDZE-800	8常開	AC：220V、380V；DC：48V、110V、220V
HBDZE-008	8常閉	AC：220V、380V；DC：48V、110V、220V
HBDZE-404	4常開4常閉	AC：220V、380V；DC：48V、110V、220V
