  • DZ-3/Z4中間繼電器
  • 文章類別：DZ-3/Z型中間繼電器
  • 文章概述

  • 型號：DZ-3Z/4；
    觸點形式：8動斷；
    殼體形式：JK-1殼體（板前板後可選）；
    可選用RZ係列導軌式集成電路中間繼電器。

    • 詢價留言

    • DZ-3/Z4用途
      DZ-3/Z4中間繼電器(以下簡稱繼電器)用在保護和自動控製裝置中作為輔助元件，以擴大被控電路，提高接觸能力。
      DZ-3/Z4結構及特點
      采用電磁式、螺管結構，觸點對數多，容量大，直流操作，動作快。殼體結構采用JK-1(凸出式後接線)、JKF-1Q(凸出式前接線)和JK-6/1(嵌入式後接線)標準組件。
      DZ-3/Z4主要技術要求

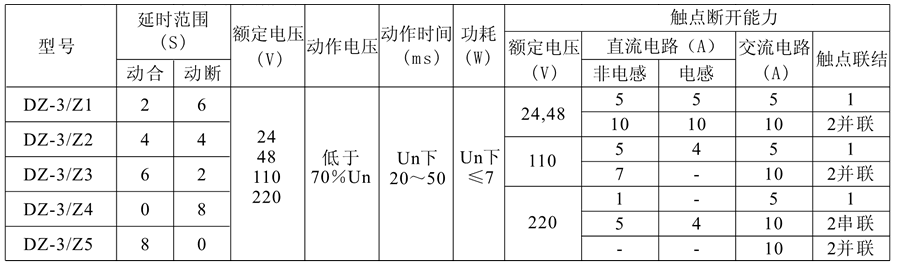

      1、技術參數圖如下所示：
      DZ-3/Z4中間繼電器技術參數
      2、動合觸點較大8個，動斷觸點較大8個
      3、繼電器額定電壓為24V\、48V、110V、220V可選
      4、繼電器的動作時間不大於60ms。
      5、功率消耗：在額定電壓下不大於4W。
      6、觸點的較大流通能力在交流或直流220V下為15A。
      7、觸點長期允許通過電流為5A。
      8、中間繼電器電壽命為5×103次。
      9、繼電器機械壽命為2.5×104次。

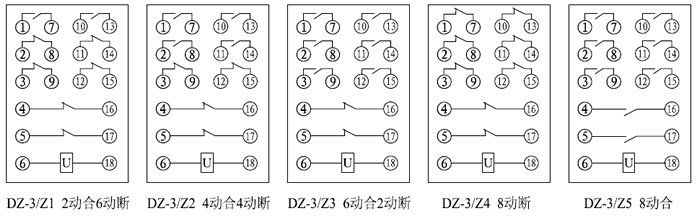

      DZ-3/Z4內部接線圖

      DZ-3/Z4接線圖

      DZ-3/Z4外形尺寸圖
      DZ-3/Z4外形尺寸圖
      DZ-3/Z4安裝開孔尺寸圖
      DZ-3/Z4安裝開孔尺寸圖
      DZ-3/Z4端子圖
      DZ-3/Z4端子圖
