HJTHW-A003J跳位合位監視繼電器

文章類別：HJTHW型跳閘合閘位置監視繼電器

文章概述

產品型號：HJTHW-A003J
觸點形式：3轉換
返回時間：<35ms
額定電壓：48V、110V、220V（AC/DC）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HJTHW-A003J跳閘合閘位置監視繼電器，用於直流或交流操作的各種自動控製或保護線路中，可以直接監視跳閘、合閘回路。適用幹交流50Hz和60Hz。HJTHW-A003J分合閘位置監視繼電器的工作電壓通用性強、返回係數高、功耗低、抗幹擾性能好。

HJTHW-A003J觸點形式及動作時間

型號	觸點形式	額定電壓	動作時間
HJTHW-901J	4轉換	AC/DC：48V、110V、220V	<35ms
HJTHW-E002J	2轉換	AC/DC：48V、110V、220V	<35ms
HJTHW-A004J	4轉換	AC/DC：48V、110V、220V	<35ms
HJTHW-A003J	3轉換	AC/DC：48V、110V、220V	<35ms

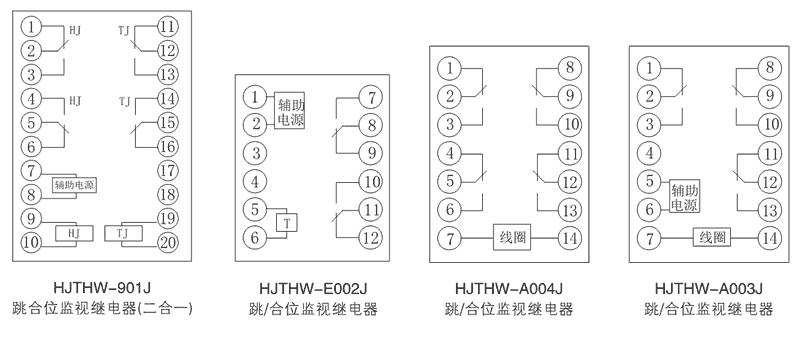

接線圖

HJTHW-A003J技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤80%額定電壓
動作時間	<35ms
返回時間	<35ms
返回值	10%額定值
功耗	≤10W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
