  • JZ-7J-204XMT跳位合位電源監視繼電器
  • 文章類別：XMT型跳閘合閘位置監視繼電器
  • 文章概述

  • 產品型號：JZ-7J-204XMT
    額定電壓：AC48V、110V、220V
    延時時間：固定延時40mS左右
    觸點形式：2常開2常閉

    • 詢價留言

    • 概述
      JZ-7J-204XMT分位合位電源監視繼電器主要用於開關合位監視、跳位監視、電源監視、斷路器監視。JZ-7J-204XMT工作電流小，能監視開關、斷路器且工作電壓通用性強，適用幹交流50Hz和60Hz，且返回係數高、功耗低、抗幹擾性能好。
      JZ-7J-204XMT主要特點
      ■采用高性能密封進口元器件，具有防潮、防塵、不斷線、可靠性高。
      ■動作電壓準確、返回係數高、無抖動、功耗低、多個接點同時動作或返回可控性高。
      ■JZ-7J-204XMT繼電器動作後有燈光指示、有電源指示。
      ■繼電器的電氣壽命和機械壽命長。
      ■絕緣耐壓水平高。觸點接觸電阻小。
      ■抗幹擾特性好，可適用於強幹擾或電源電壓質量很差的場所。
      JZ-7J-204XMT觸點形式及動作時間
      型號 觸點形式 延時時間 額定電壓
      JZ-7Y-201XMT 2轉換 固定延時40mS左右 DC：48V、110V、220V
      JZ-7Y-203XMT 2常開2轉換 固定延時40mS左右 DC：48V、110V、220V
      JZ-7Y-204XMT 2常開2常閉 固定延時40mS左右 DC：48V、110V、220V
      JZ-7Y-35XMT 2常開2常閉 固定延時40mS左右 DC：48V、110V、220V
      JZ-7Y-37XMT 2常開2轉換 固定延時40mS左右 DC：48V、110V、220V
      JZ-7Y-38XMT 2轉換 固定延時40mS左右 DC：48V、110V、220V
      JZ-7GY-S002XMT 2轉換 固定延時40mS左右 DC：48V、110V、220V
      JZ-7J-201XMT 2轉換 固定延時40mS左右 AC：48V、110V、220V
      JZ-7J-203XMT 2常開2轉換 固定延時40mS左右 AC：48V、110V、220V
      JZ-7J-204XMT 2常開2常閉 固定延時40mS左右 AC：48V、110V、220V
      JZ-7J-35XMT 2常開2常閉 固定延時40mS左右 AC：48V、110V、220V
      JZ-7J-37XMT 2常開2轉換 固定延時40mS左右 AC：48V、110V、220V
      JZ-7J-38XMT 2轉換 固定延時40mS左右 AC：48V、110V、220V
      JZ-7GJ-S002XMT 2轉換 固定延時40mS左右 AC：48V、110V、220V
      JZS-7/243XMT 2常開2轉換 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7/244XMT 2常開2常閉 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7/241XMT 2轉換 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7/2411XMT 4常閉 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7/343XMT 2常開2轉換 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7/344XMT 2常開2常閉 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7/348XMT 2轉換 可調延時15mS~0.5S AC/DC：48V、110V、220V
      JZS-7G-42XMT 2轉換 可調延時15mS~0.5S AC/DC：48V、110V、220V
      接線圖

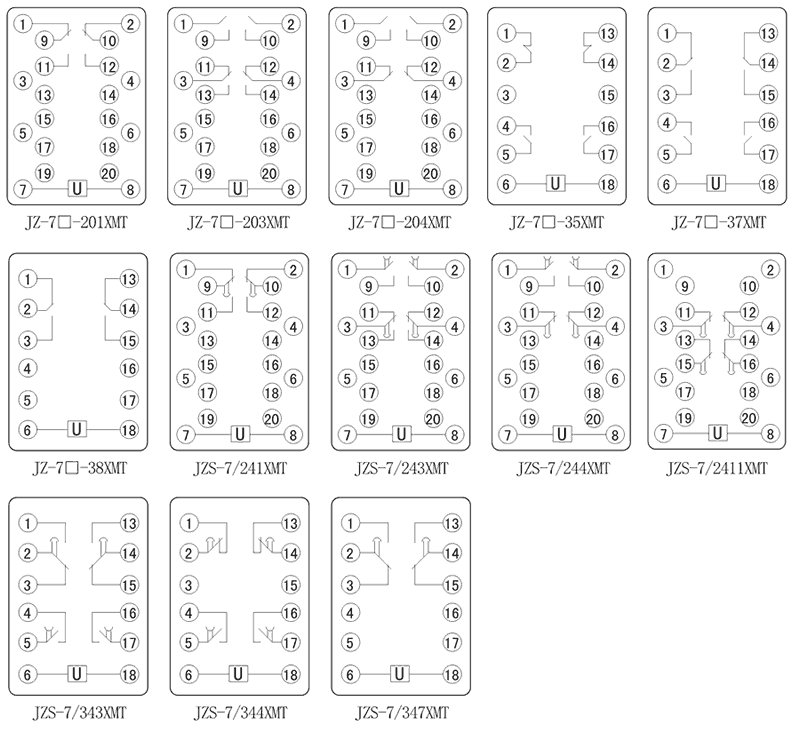

      JZ-7J-204XMT內部接線圖
      JZ-7J-204XMT技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 48V、110V、220V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤80%額定電壓
      延時時間 固定延時40mS左右、可調延時15mS~0.5S
      功耗 ≤10W
      絕緣性能
      絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
      絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃～55℃
      工作電壓 不大於120%額定電壓
      工作位置 任意
      周圍磁場強度 小於0.5mT
      環境相對濕度 不大於90%
      大氣壓力 80～110KPa
      溫度 -25℃～+70℃
      海拔高度 不大於2500 米
      主要特點

      JZ-7J-204XMT阻燃殼體

      JZ-7J-204XMT靜態集成電路

      JZ-7J-204XMT端子排接線

      JZ-7J-204XMT導軌條安裝

      導軌安裝結構
      JZ-7J-204XMT導軌安裝結構外形尺寸
