JS-11D/13時間繼電器

文章類別：JS-11D型時間繼電器

文章概述

產品型號：JS-11D/13時間繼電器
延時範圍：02S~999H
延時類型：單延時
觸點形式：1常開延時，1轉換瞬動
安裝結構：嵌入插拔式
額定電壓：48V、110V、220V（AC/DC）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JS-11D/13時間繼電器為斷電延時型時間繼電器，采用石英晶體振蕩器和大規模CMOS集成電路，其延時精度遠高於電磁型時間繼電器和RC型時間繼電器，為電力係統繼電保護縮短主保護和後備保護時間級差提供保證，是老式時間繼電器更換的理想產品。JS-11D/13的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，且整定範圍更大，級差更小，直觀方便，從0. 02S到999H範圍內都可以任意整定，均能保證精度，無須校驗。

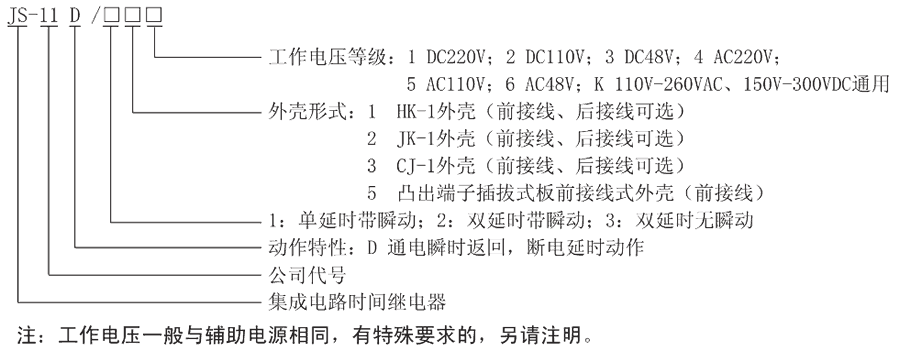

型號及含義

觸點類型及安裝結構

型號	延時範圍	觸點類型	安裝結構	電源類型
JS-11D/11	02S~999H	單延時（1常開可調延時觸點，1常開瞬動觸點）	凸出固定式	AC/DC：48V、110V、220V
JS-11D/12	02S~999H	單延時（1常開可調延時觸點，1轉換瞬動觸點）	凸出插拔式	AC/DC：48V、110V、220V
JS-11D/13	02S~999H	單延時（1常開可調延時觸點，1轉換瞬動觸點）	嵌入插拔式	AC/DC：48V、110V、220V
JS-11D/15	02S~999H	單延時（1常開可調延時觸點，1轉換瞬動觸點）	導軌安裝式	AC/DC：48V、110V、220V
JS-11D/22	02S~999H	雙延時（2常開可調延時觸點，1轉換瞬動觸點）	凸出插拔式	AC/DC：48V、110V、220V
JS-11D/23	02S~999H	雙延時（2常開可調延時觸點，1轉換瞬動觸點）	嵌入插拔式	AC/DC：48V、110V、220V
JS-11D/25	02S~999H	雙延時（2常開可調延時觸點，1常開瞬動觸點）	導軌安裝式	AC/DC：48V、110V、220V
JS-11D/31	02S~999H	雙延時（2常開可調延時觸點）	凸出固定式	AC/DC：48V、110V、220V
JS-11D/32	02S~999H	雙延時（2常開可調延時觸點）	凸出插拔式	AC/DC：48V、110V、220V
JS-11D/33	02S~999H	雙延時（2常開可調延時觸點）	嵌入插拔式	AC/DC：48V、110V、220V
JS-11D/35	02S~999H	雙延時（2常開可調延時觸點）	導軌安裝式	AC/DC：48V、110V、220V

JS-11D/13原理圖

JS-11D/13集成電路時間繼電器采用大規模CMOS集成電路，斷電瞬間，晶振起振，CPU複位，從零開始正向計數，同時讀取撥盤設定值的時基常數;當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動。當啟動電源恢複，出口繼電器則返回，工作原理如下圖所示：

JS-11D/13工作原理圖

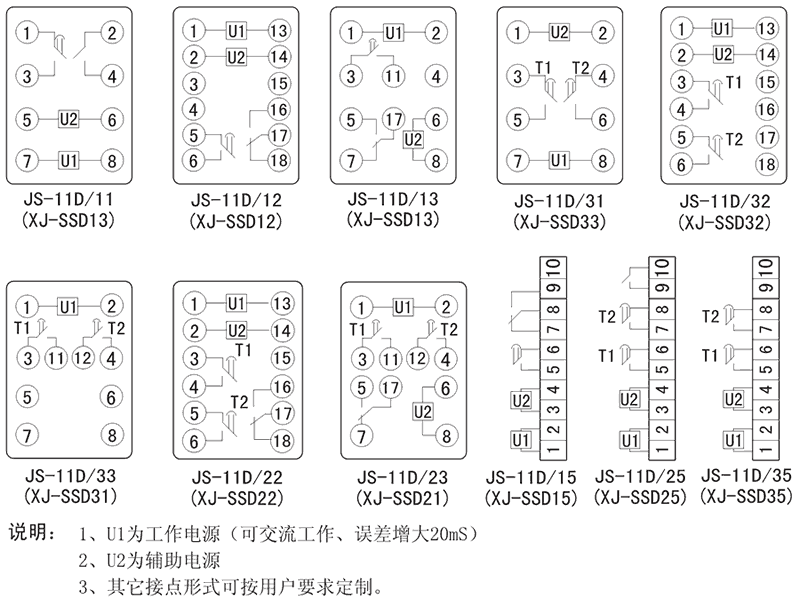

接線圖

JS-11D/13技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V可選
直流動作電壓	≤70%額定電壓
直流動作電壓	≤75%額定電壓
延時範圍	0.02S~999H
整定值	≤100S（誤差<0.1S）
整定值	>100S（誤差<±0.1%）
返回時間	≤20mS
功耗	≤5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
