  • JDZY-1620中間繼電器
  • 文章類別：JDZY-1000型中間繼電器
  • 文章概述

  • 產品型號：JDZY-1620
    觸點形式：6常開2常閉
    工作類型：電壓型中間繼電器
    額定電壓：24V、48V、110V、220V（AC/DC）

    • 詢價留言

    • 概述
      JDZY-1620中間繼電器為電壓型中間繼電器主要用於各種保護和自動控製裝置中，保護和控製回路的觸點數量及觸點容量。其額定電壓為DC24V~220V可選和AC24~380V可選。JDZY-1620采用集成電路具有精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬等特點，並采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。
      型號及含義
      JDZY-1620型號及其含義
      JDZY-1620主要特點
      ●具有整定方便、級差小、整定範圍寬等特點。
      ●直流電壓24V、48V、110V、220V可選。
      ●交流電壓24V、48V、110V、220V、380V可選。
      ●JDZY-1620采用集成電路和進口元器件，穩定性和可靠性更高。
      ●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。
      JDZY-1620觸點形式及延時範圍
      型號 觸點形式 額定電壓
      JDZY-1100 1常開 AC/DC：24V、48V、110V、220V
      JDZY-1010 1常閉 AC/DC：24V、48V、110V、220V
      JDZY-1400 4常開 AC/DC：24V、48V、110V、220V
      JDZY-1200 2常開 AC/DC：24V、48V、110V、220V
      JDZY-1020 2常閉 AC/DC：24V、48V、110V、220V
      JDZY-1040 4常閉 AC/DC：24V、48V、110V、220V
      JDZY-1001 1轉換 AC/DC：24V、48V、110V、220V
      JDZY-1002 2轉換 AC/DC：24V、48V、110V、220V
      JDZY-1130 1常開3常閉 AC/DC：24V、48V、110V、220V
      JDZY-1120 1常開2常閉 AC/DC：24V、48V、110V、220V
      JDZY-1202 2常開2轉換 AC/DC：24V、48V、110V、220V
      JDZY-1031 3常閉1轉換 AC/DC：24V、48V、110V、220V
      JDZY-1403 4常開3轉換 AC/DC：24V、48V、110V、220V
      JDZY-1440 4常開4常閉 AC/DC：24V、48V、110V、220V
      JDZY-1004 4轉換 AC/DC：24V、48V、110V、220V
      JDZY-1800 8常開 AC/DC：24V、48V、110V、220V
      JDZY-1330 3常開3常閉 AC/DC：24V、48V、110V、220V
      JDZY-1204 2常開4轉換 AC/DC：24V、48V、110V、220V
      JDZY-1006 6轉換 AC/DC：24V、48V、110V、220V
      JDZY-1600 6常開 AC/DC：24V、48V、110V、220V
      JDZY-1222 2常開2常閉2轉換 AC/DC：24V、48V、110V、220V
      JDZY-1080 8常閉 AC/DC：24V、48V、110V、220V
      JDZY-1620 6常開2常閉 AC/DC：24V、48V、110V、220V
      接線圖

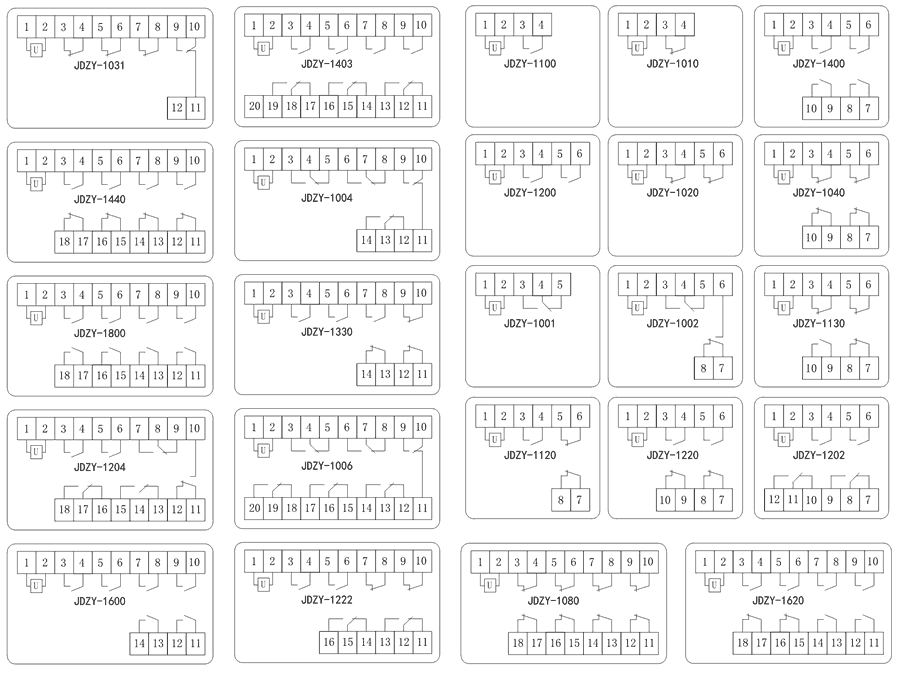

      JDZY-1620內部接線圖
      JDZY-1620技術參數
      額定參數
      直流額定電壓 24V、48V、110V、220V可選
      交流額定電壓 24、48V、110V、220V、380V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      返回值 ≥5%
      功耗 ≤2W
      絕緣性能
      絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
      絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃～55℃
      工作電壓 不大於120%額定電壓
      工作位置 任意
      周圍磁場強度 小於0.5mT
      環境相對濕度 不大於90%
      大氣壓力 80～110KPa
      溫度 -25℃～+70℃
      海拔高度 不大於2500 米
      主要特點

      JDZY-1620阻燃殼體

      JDZY-1620靜態集成電路

      JDZY-1620端子排接線

      JDZY-1620導軌條安裝

      導軌安裝結構
      JDZY-1620導軌安裝結構外形尺寸
