  • HJZZ-92/3分閘、合閘、電源監視繼電器
  • 文章類別：HJZZ型分合閘電源監視繼電器
  • 文章概述

  • 產品型號：HJZZ-92/3
    觸點形式：3常開1常閉1轉換
    動作延時：≤20ms
    額定電壓：24V、48V、110V、220V（AC/DC）

    • 詢價留言

    • 概述
      HJZZ-92/3分閘、合閘、電源監視繼電器用於直流或交流操作的各種自動控製或保護線路中，可以直接控製分閘、合閘回路，監視控製電源，並方便調節合閘回路和電源監視回路出口中間繼電器斷電返回的延時時間。
      主要技術參數
      HJZZ-92/3型號及其含義
      HJZZ-92/3觸點形式及延時時間
      型號 觸點形式 動作延時 分閘返回延時 其它回路返回延時
      HJZZ-91 3常開2常閉 ≤20ms <15ms 20ms~3s可調
      HJZZ-92/1 4常開1轉換 ≤20ms <15ms 20ms~3s可調
      HJZZ-92/2 2常開2常閉1轉換 ≤20ms <15ms 20ms~3s可調
      HJZZ-92/2A 3常開2常閉1轉換 ≤20ms <15ms 20ms~3s可調
      HJZZ-92/3 3常開1常閉1轉換 ≤20ms <15ms 20ms~3s可調
      HJZZ-93/1 4常開1轉換 ≤20ms <15ms 20ms~3s可調
      HJZZ-93/2 2常開2常閉1轉換 ≤20ms <15ms 20ms~3s可調
      HJZZ-93/3 3常開1常閉1轉換 ≤20ms <15ms 20ms~3s可調
      接線圖

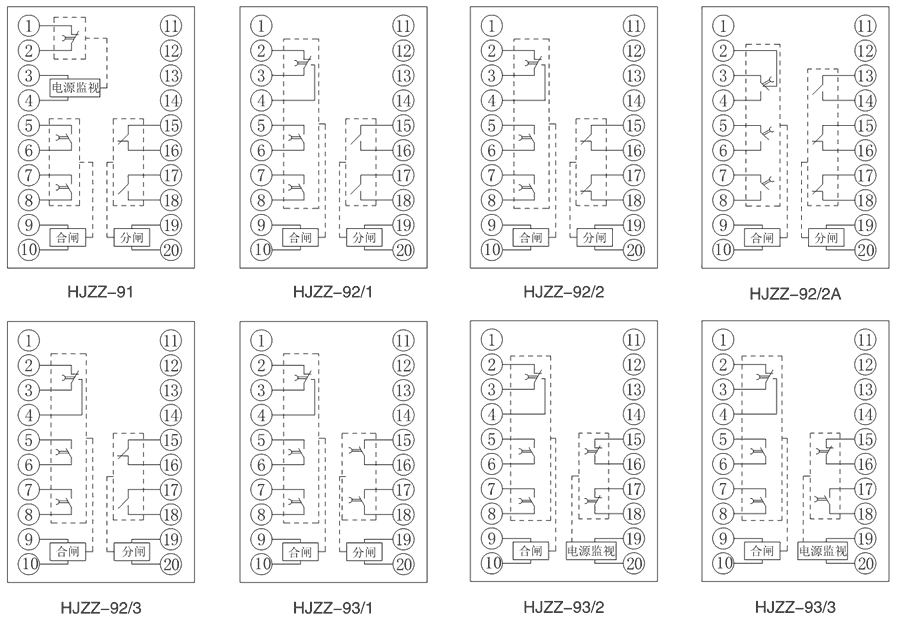

      HJZZ-92/3內部接線圖
      HJZZ-92/3技術參數
      額定參數
      直流額定電壓 24V、48V、110V、220V可選
      交流額定電壓 24V、48V、110V、220V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤80%額定電壓
      動作時間 <20ms
      返回延時 分閘回路<20ms，合閘、電源監視回路20ms~3s可調
      返回電壓 ≤20%
      功耗 ≤10W
      絕緣性能
      絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
      絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃～55℃
      工作電壓 不大於120%額定電壓
      工作位置 任意
      周圍磁場強度 小於0.5mT
      環境相對濕度 不大於90%
      大氣壓力 80～110KPa
      溫度 -25℃～+70℃
      海拔高度 不大於2500 米
      主要特點

      HJZZ-92/3阻燃殼體

      HJZZ-92/3靜態集成電路

      HJZZ-92/3端子排接線

      HJZZ-92/3導軌條安裝

      導軌安裝結構
      HJZZ-92/3導軌安裝結構外形尺寸
