HBDY-801B2/A低電壓繼電器

文章類別：HBDY-801型有輔源電壓繼電器

文章概述

產品型號：HBDY-801B2/A電壓繼電器
動作時間：小於20ms
返回時間：小於30ms
返回係數：大於0.9

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDY-801B2/A電壓繼電器為有輔助電源電壓繼電器，用於發電機、變壓器、輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。HBDY-801B2/A采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。

HBDY-801B2/A型號及其含義

主要特點

■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
■HBDY-801B2/A電壓繼電器交直流通用。
■精度高、級差小為1V、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回係數高。

HBDY-801B2/A工作原理

HBDY-801B2/A電壓繼電器的主要構成元件是集成運算放大器。集成運算放大器具有大於10⁴的開環放大倍數和極小的失調電壓、電流，是構成靜態型繼電器保護比較好的器件。交流電流經交流變換器變換成該繼電器所需要的交流電壓；再經50Hz帶通濾去掉50Hz以外的諧波；然後通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ再送入電平檢測器與比較電壓UB進行比較；然後通過驅動，作用於出口繼電器J。

HBDY-801B2/A觸點形式及動作方式

型號	動作方式	供電方式	返回係數	返回時間
HBDY-801A1/D	過電壓繼電器	DC：48V、110V、220V	>0.9	<30ms
HBDY-801A2/D	過電壓繼電器	DC：48V、110V、220V	>0.9	<30ms
HBDY-801A1/A	過電壓繼電器	AC：110V、220V、240V、380V	>0.9	<30ms
HBDY-801A2/A	過電壓繼電器	AC：110V、220V、240V、380V	>0.9	<30ms
HBDY-801B1/D	欠電壓繼電器	DC：48V、110V、220V	<1.1	<25ms
HBDY-801B2/D	欠電壓繼電器	DC：48V、110V、220V	<1.1	<25ms
HBDY-801B1/A	欠電壓繼電器	AC：110V、220V、240V、380V	<1.1	<25ms
HBDY-801B2/A	欠電壓繼電器	AC：110V、220V、240V、380V	<1.1	<25ms

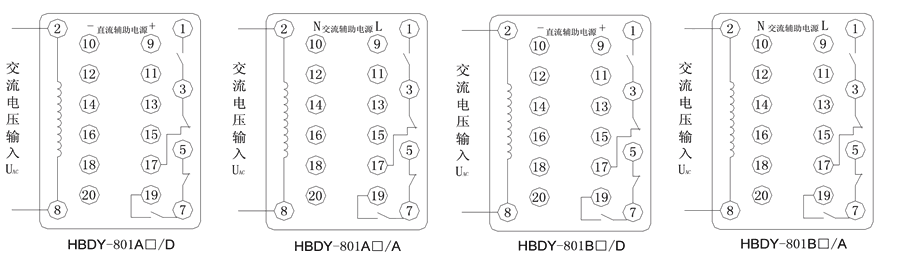

HBDY-801B2/A接線圖

HBDY-801B2/A技術參數

額定參數
直流輔助電源	48V、110V、220V
交流輔助電源	110V、220V、240V、380V
過電壓返回係數	>0.9
欠電壓返回係數	<1.1
過電壓動作時間	<20ms
欠電壓動作時間	<30ms
過電壓返回時間	<30ms
欠電壓返回時間	<25ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
