BS-12時間繼電器

文章類別：BS-10型時間繼電器

文章概述

產品型號：BS-12
整定時間：5~5S
額定電壓：220V、110V、48V、24V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

BS-12時間繼電器采用靜態集成電路，作為輔助元件用於各種保護和自動控製的回路中，使被控製的元件得到可調的動作延時。具有精度高、功耗小、動作時間準確、整定直觀方便、範圍寬等特點，是替代電磁型時間繼電器的理想產品。

原理圖

BS-12時間繼電器由集成電路、電阻、電容及幹簧繼電器等元件組成。當繼電器加入額定電壓時J2經降壓電阻R3、R5外附得到電壓而動作，使其動斷觸點打開，此時電容器C1經電位器及電阻（R4、R1）而充電，隨著充電時間的增長，7點電位將逐漸增高，當達到集成電路的驅動值時，從而使集成電路驅動幹簧繼電器J1並接通輸出繼電器J3，這樣就使被控製的電路按一定的延時接通。繼電器延時的調整是靠改變電位器R4來實現，其延時的獲得是靠電容器充電來實現。

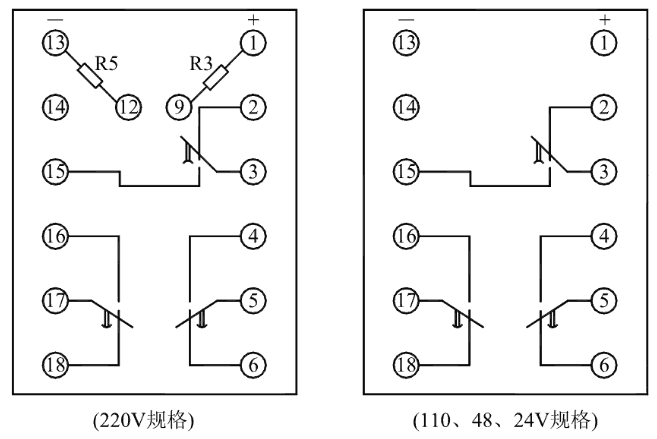

BS-12工作原理圖

整定參數表

型號	延時範圍	時間一致性	電源類型
BS-11	0.15~1.5S	0.06S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
BS-12	1~5S	0.12S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
BS-13	2~10S	0.25S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
BS-14	4~20S	0.5S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
