DZB-13B帶保持中間繼電器

文章類別：DZB-10B、DZB-10BG型中間繼電器

文章概述

生產DZB-13B中間繼電器，提供DZB-13B型號及技術選型支持和中間繼電器產品圖紙，如果要了解DZB-13B靜態中間繼電器的工作原理和符號聯係红桃影院。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZB-13B概述

DZB-10B(DZB-10BG)係列中間繼電器用於直流操作的各種保護和自動控製線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZB-10BG是DZB-10B的改進型。該繼電器克服了原來DZB-10B繼電器采用的繞組線徑為0.06～0.07漆包線。在長期運輸中，出現的斷線缺點，提高了可靠性。其餘內部接線、外形尺寸、接線端子、使用功能等不變。 DZB-11B、DZB-12B、DZB-13B為電壓啟動，電流保持的中間繼電器，DZB-14B為電流啟動、電壓保持的中間繼電器，DZB-15B 為電流或電壓工作、電流保持或電壓保持的中間繼電器。

DZB-13B技術參數

●額定電壓：DC220V、110V、48V、24V。
●額定電流：0.25A、0.5A、1A、2A、4A、8A。
●動作值：動作電壓為額定電壓值的30～70%；動作電流不大於80%的額定電流。
●保持值：保持電壓不大於70%額定電壓；保持電流不大於80%額定電流。
●返回值：不小於額定值的5%。
●動作時間：在額定電壓下，動作時間不大於45ms。
●返回時間：不大於60ms。
●功率消耗：不大於7W。
● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，輸出觸點的斷開容量為50W。
●可靠動作：5×10⁴次。
●輸出觸點長期允許接通電流為5A。
● 功率消耗：在額定電壓下直流繼電器不大於2.5W；交流繼電器不大於5VA。

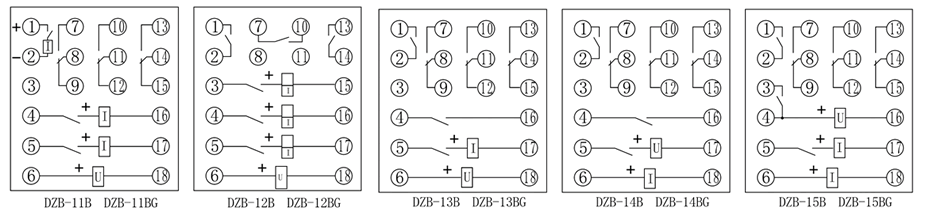

DZB-13B內部接線圖

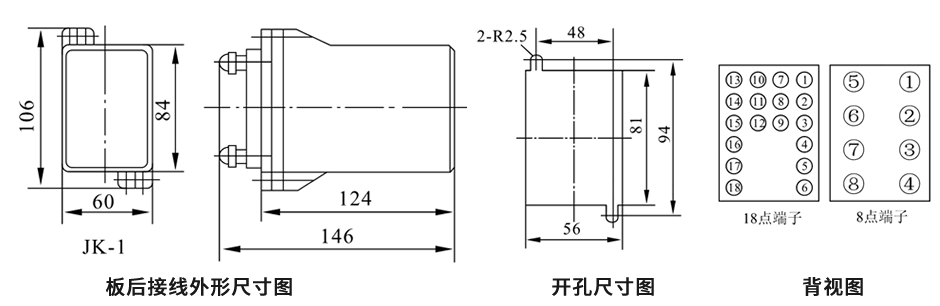

DZB-13B板後接線

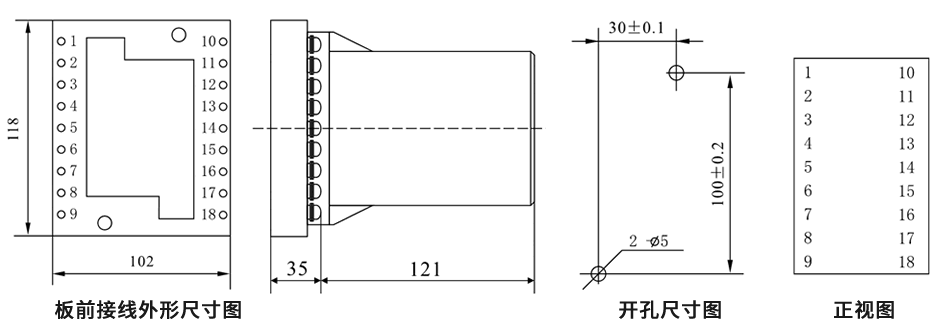

DZB-13B板前接線
