DZ-431/4420中間繼電器

文章類別：DZ-430型中間繼電器

文章概述

產品型號：DZ-431/4420
適用類型：直流回路
額定電壓：24V、48V、110V、220V
返回時間：小於60ms
觸點形式：4常開4常閉2轉換

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZ-431/4420概述

DZ-431/4420繼電器用於交直流操作的各種保護和自動控製裝置中，以增加觸點的數量和容量。其中DZ-431型用於直流回路，DZ-432型用於交流回路。接線方式采用凸出式前接線或後接線。

觸點形式表

注：觸點組合形式及數量用4位數字代碼表征，列於型號之後，依次表示動合，動斷、轉換、過渡轉換。

技術參數

●交流額定電壓：360V、100V、110V、127V、220V。
●直流額定電壓：24V、48V、110V、220V。
●動作電壓：不大於額定電壓的60%。
●返回電壓：不小於額定電壓的10%。
●觸點形式：8040、7030、4240、4420、1104。
●動作時間和返回時間：不大於60ms。
●功率消耗：不大於5W。
●介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電曆時1分鍾試驗而無絕緣擊穿或閃絡現象。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，觸點的斷開容量為50W。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

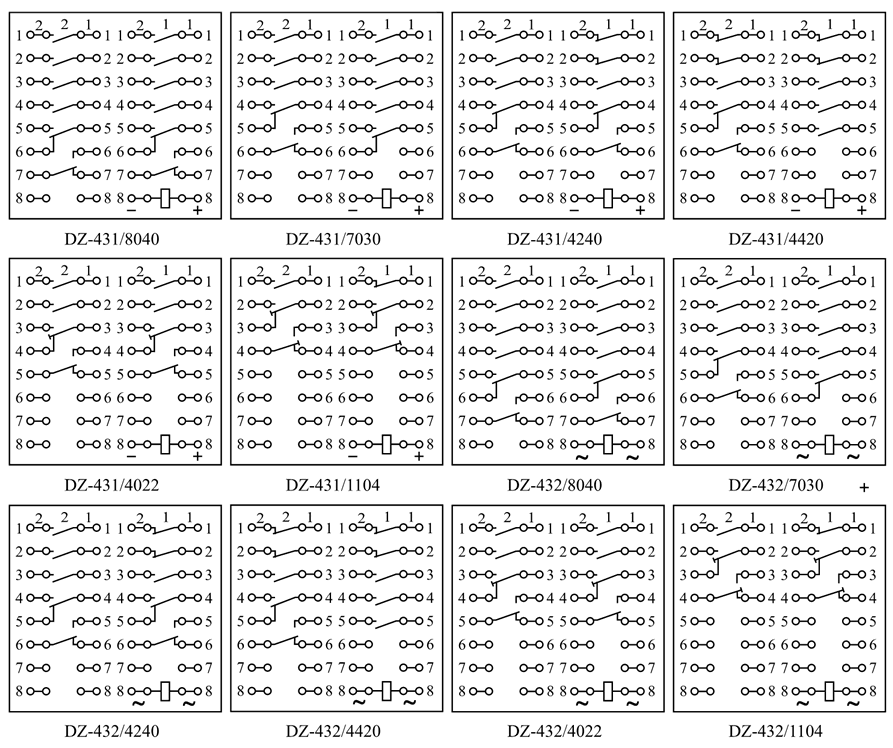

DZ-431/4420端子接線圖

DZ-431/4420凸出式板後接線
