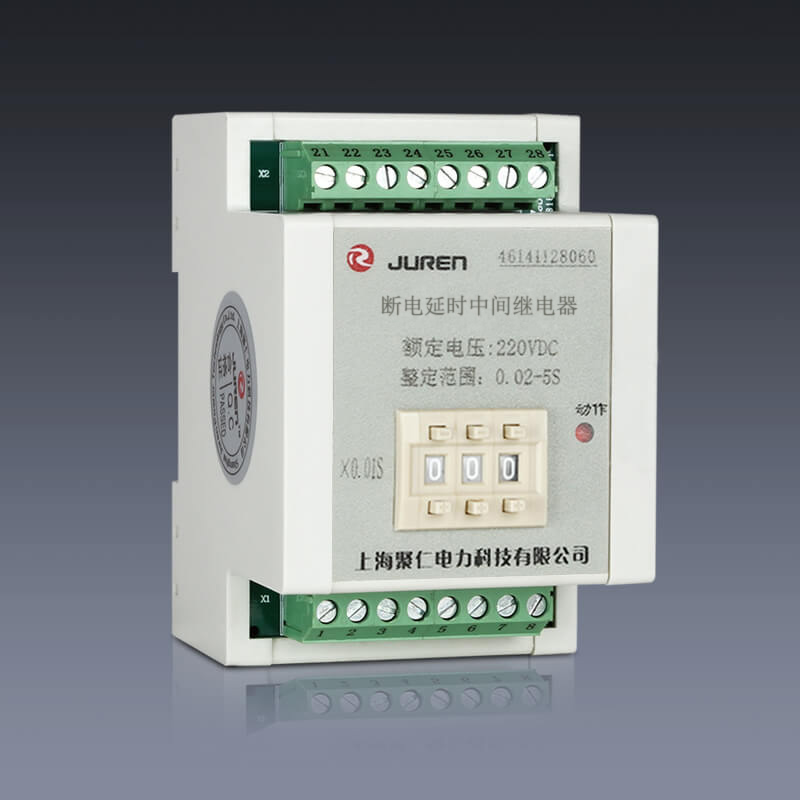

HBDS-821/1中間繼電器

文章類別：HBDS-8型延時中間繼電器

文章概述

產品型號：HBDS-821/1中間繼電器
觸點形式：2常開
延時類型：斷電延時
工作電壓：DC：110V
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDS-821/1中間繼電器為帶延時中間繼電器，廣泛應用於各種直流或交流操作的各種保護和自動控製裝裏中，作為通電延時動作或斷電延時返回的時間元件，以擴充觸點數和增加觸點容量，時間可自由整定。

HBDS-821/1主要特點

●采用進口密封型繼電器，防潮，防塵，觸點無氧化，不斷線，可靠性高，免維護。
●HBDS-821/1中間繼電器采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難、延時精度不高的問題，具有良好的抗振性減少了維護工作量。
●繼電器動作後有燈光指示。
●繼電器電氣和機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。
●產品采用導軌式標準35mm，便於現場安裝，接線更容易。

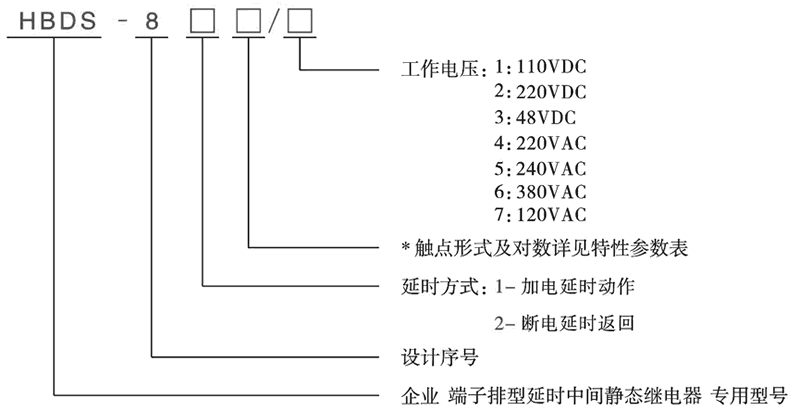

型號及含義

HBDS-821/1觸點形式及延時類型和工作電壓

型號	觸點形式	延時類型	整定時間	工作電壓
HBDS-810/1	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：110V
HBDS-810/2	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：220V
HBDS-810/3	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：48V
HBDS-810/4	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：220V
HBDS-810/5	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：240V
HBDS-810/6	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：380V
HBDS-810/7	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：120V
HBDS-811/1	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	DC：110V
HBDS-811/2	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	DC：220V
HBDS-811/3	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	DC：48V
HBDS-811/4	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：220V
HBDS-811/5	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：240V
HBDS-811/6	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：380V
HBDS-811/7	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：120V
HBDS-812/1	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：110V
HBDS-812/2	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：220V
HBDS-812/3	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：48V
HBDS-812/4	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：220V
HBDS-812/5	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：240V
HBDS-812/6	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：380V
HBDS-812/7	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：120V
HBDS-820/1	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	DC：110V
HBDS-820/2	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	DC：220V
HBDS-820/3	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	DC：48V
HBDS-820/4	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：220V
HBDS-820/5	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：240V
HBDS-820/6	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：380V
HBDS-820/7	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：120V
HBDS-821/1	2常開	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
HBDS-821/2	2常開	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
HBDS-821/3	2常開	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
HBDS-821/4	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
HBDS-821/5	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
HBDS-821/6	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
HBDS-821/7	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V
HBDS-822/1	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
HBDS-822/2	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
HBDS-822/3	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
HBDS-822/4	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
HBDS-822/5	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
HBDS-822/6	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
HBDS-822/7	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V
HBDS-823/1	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
HBDS-823/2	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
HBDS-823/3	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
HBDS-823/4	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
HBDS-823/5	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
HBDS-823/6	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
HBDS-823/7	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V
HBDS-824/1	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
HBDS-824/2	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
HBDS-824/3	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
HBDS-824/4	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
HBDS-824/5	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
HBDS-824/6	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
HBDS-824/7	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V

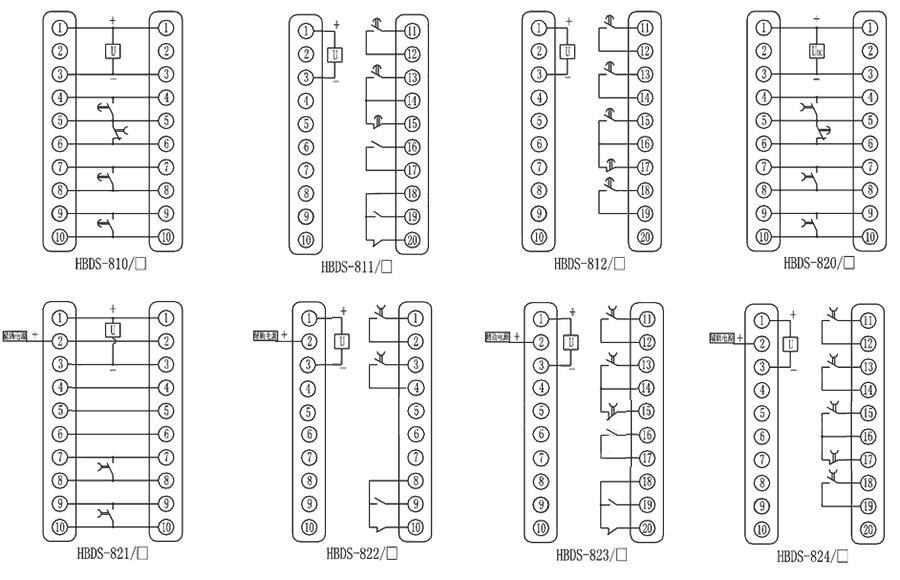

HBDS-821/1內部接線圖

企業實拍

HBDS-821/1技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V、240V、380V可選
整定時間範圍	動作時間：0.1S~10S（級差0.1S），返回時間：0.1S~10S（級差0.1S）、0.5S~5S（級差0.5S）
直流動作值	不大於70%額定電壓，不小於50%額定值電壓
交流動作值	不大於70%額定電壓，不小於30%額定值電壓
功耗	不大於5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
