JL-8B/12電流繼電器

文章類別：JL-8A、JL-8B型電流繼電器

文章概述

產品型號：JL-8B/12
觸點形式：2常開
動作類型：過電流
安裝結構：凸出式固定結構

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JL-8B/12電流繼電器作為繼電保護元件，主要用於發電機、變壓器、輸變電線路中，作為電力係統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JL-8B/12采用CMOS集成電路具有精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬等特點。整定範圍由0.03A~30A可選。

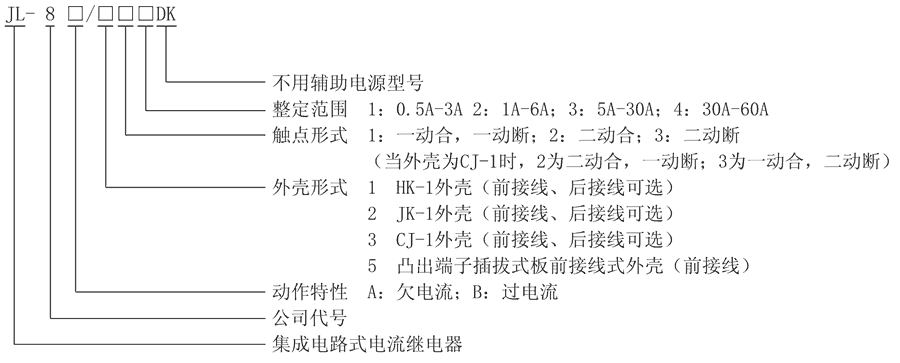

型號及含義

原理圖

JL-8B/12電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器後，在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流，整流後的脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處於動作狀態，反之，若直流電壓Uo高於參考電壓Ue，電平檢測輸出負信號，JL-8B/12處於不動作狀態。原理如下圖所示：

JL-8B/12工作原理圖

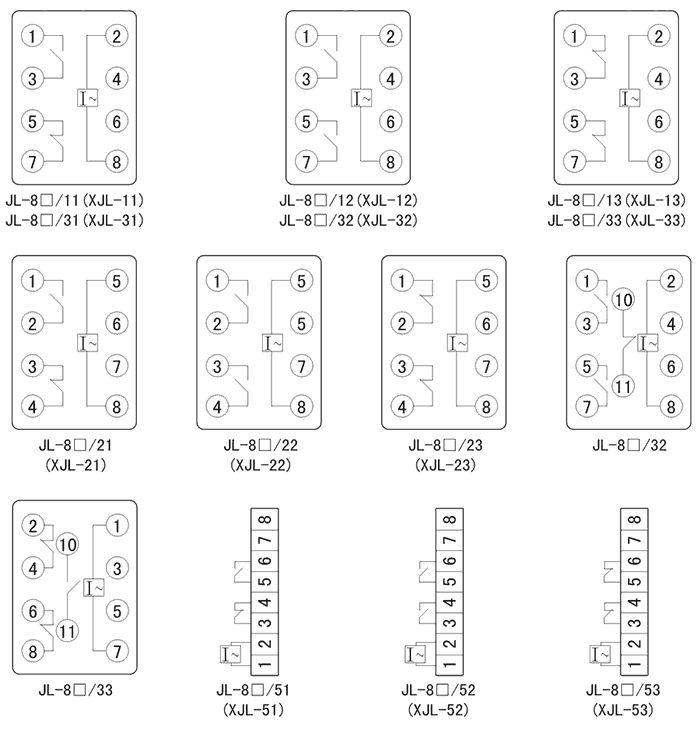

接線圖

JL-8B/12技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	1.2倍整定值≤25ms，2倍整定值≤20ms
過電流返回係數	0.90~0.97
欠電流返回係數	1.05~1.15
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
