線路保護裝置主要用於各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控製、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電係統的保護與控製提供了完整的解決方案，可有力地保障高低壓電網及廠用電係統的安全穩定運行。可以和其它保護、自動化設備一起，通過通信接口組成自動化係統。全部裝置均可組屏集中安裝，也可就地安裝於高低壓開關櫃。

注：

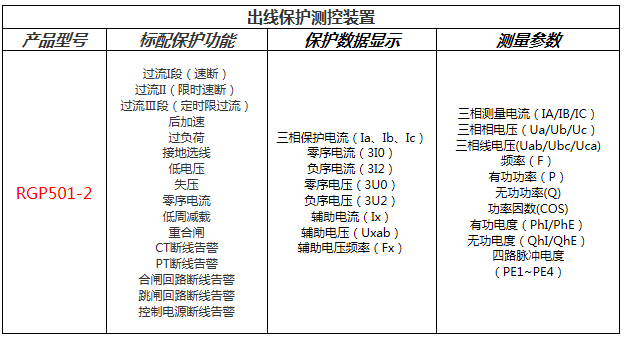

1，RGP501-2出線保護測控裝置所有保護功能均是可以自由搭配使用的，上表給出的隻是推薦配置，用戶可根據自己的要求刪增減；
2，III段過流保護有眾多功能選項，可靈活實現，不帶閉鎖的過流保護，帶或不帶方向的低壓閉鎖過流保護，帶或不帶方向閉鎖的複合電壓過流保護；
3，單相接地選線保護可選5次諧波判斷數據；
4，低周減載保護帶電壓閉鎖、滑差閉鎖、欠流閉鎖；
5，重合閘具備檢或不檢無壓，檢或不檢同期的功能；
6，PT控製功能被開放後，裝置將具有PT控製邏輯，裝置對PT單元進行測控時需要開放此參數；
7，PT切換並列功能被開放後，裝置將具有PT切換並列的功能，在PT單元需要並列時開放此參數；
10，以上測量值能根據CT、PT接線方式和變比，自動進行工程量轉換，並分別顯示一次側值和二次側值.

該款保護裝置集保護、測量、監視、控製、人機接口、通信等多種功能於一體；
硬件：
■采用32位數字信號處理器（DSP）；
■全封閉金屬機箱，機箱淨深100mm；
通訊：
■采用常規的RS485總線及DeviceNet（CAN）現場總線雙總線通信；
■支持標準MODBUS；
■SCADA係統收發信息；
監視：
■開關量監視
■係統異常告警
■裝置自檢
控製：
■斷路器控製；
■PT控製；
■PT並列
事件記錄：
■具有SOE事件記錄功能，可在線記錄事件100 條，掉電不丟失；
故障錄波：
■可真實記錄故障前後的電流、電壓、開關狀態等信息；
人機接口：
■高亮度液晶藍屏，菜單化設計，全中文顯示；
■13個高亮度LED指示燈；6個操作按鍵，一個複歸按鍵和分/合閘按鍵；
■RS232調試端口；
■管理員權限設置，具有多套保護定值手動切換功能.

RGP501-2出線保護裝置的典型圖、實際應用工程圖紙以及線路保護的工程業績，您可在線下載或谘詢本司客服人員。
