3.1額定值
繼電器工作繞組額定值為220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。
DX-32A/B保持回路額定值為220、110、48V。
3.2動作值
動作電壓不大於70%額定電壓；動作電流不大於90%額定電流。
3.3保持值：不大於80%額定保持電壓。
3.4返回值：不小於5%額定值。
3.5功率消耗：電流繞組不大於0.3W，電壓繞組不大於3W。
a.DX-32A電壓保持回路220V不大於10W，110V不大於5W，48V不大於3W。
b.DX-32B電壓保持回路220V不大於20W，110V不大於10W，48V不大於4W。

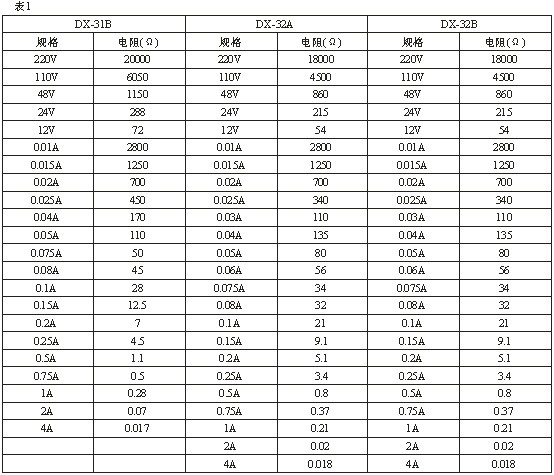

3.6線圈電阻值見表1。
3.7觸點容量
A.在電壓不超過250V（時間常數為5±0.75ms），電流不大於0.5A的直流電路中，能斷開30W。
B.在電壓不超過250V（cosφ=0.4±0.1），電流不大於1V的交流電路中，能斷開100VA。
3.8介質強度
繼電器各導電電路連在一起對外露的非帶金屬部分及外殼之間，工作繞組對不接保持繞組的觸點電路之間，應能承受2kV（有效值），50Hz的交流試驗電壓曆時1min試驗，而無絕緣擊穿或閃絡現象。
3.9壽命：電壽命1000次，機械壽命5000次。
3.10熱穩定性：電壓長期通以110%額定電壓，電流繞組長期通以額定電流，周圍環境溫度為40℃時，繞組溫升不大於65℃。
3.11重量：0.40kg。
3.12內部接線見圖1。

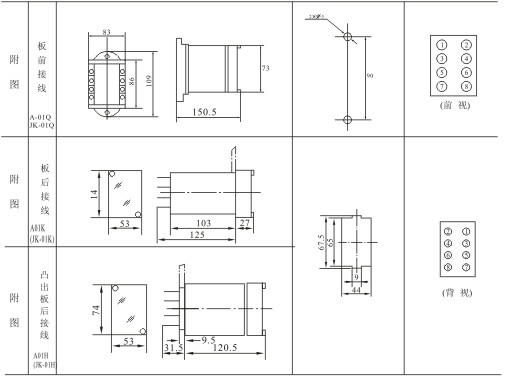

3.13結構形式有A01K，A01H，如附圖所示。

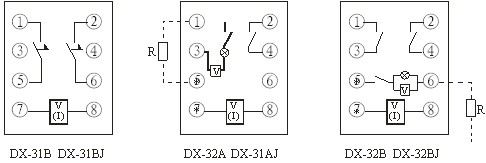

圖1 DX-30 係列信號繼電器內部接線圖（正視圖）


注：R為電壓保持回路外附降壓電阻。

本繼電器采用A01K、A01H、A01Q殼體，安裝開孔尺寸詳見附圖。
