  • 文章概述

  • 型號：SS-53/C 靜態時間繼電器。
    安裝方式：嵌入式板後接線、凸出式板後接線、凸出式板前接線、導軌式安裝。
    觸點形式：2獨立整定轉換延時。

    • 詢價留言

    • 概述
      SS-53/C時間繼電器適用於電力係統繼電保護、控製回路或工業控製中作為延時控製元件之用。SS-53/C采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。
      SS-53/C原理圖

      SS-53/C時間繼電器由COMS集成電路構成邏輯電路，用晶振經分頻計數，由二位數字撥盤整定延時值，為方便地擴大延時範圍，由倍乘開關將延時值×0.1、×1、×10，且繼電器具有兩路獨立的延時回路，可分別整定。接通繼電器電源，晶體振蕩器產生標準時基信號，經分頻後按整定要求輸入計數器，當計數值達到撥盤開關置數時，符合輸出，驅動出口中間繼電器，完成延時功能。且繼電器還具有發光指示，在延時過程中以0.5Hz頻率閃亮，當延時結束時持續閃亮。

      SS-53/C工作原理圖

      接線圖

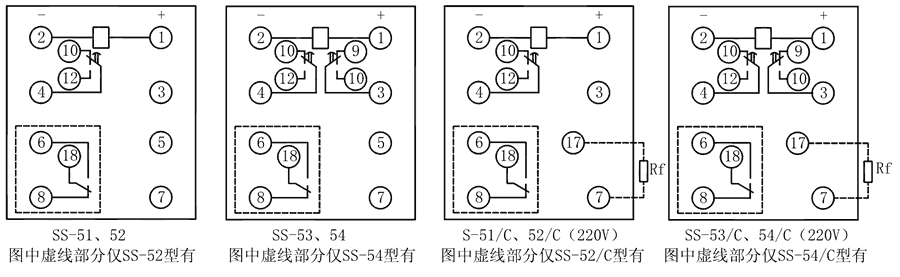

      SS-53/C內部接線圖
      主要特點

      SS-53/C阻燃殼體

      SS-53/C靜態集成電路

      SS-53/C端子排接線

      SS-53/C導軌條安裝

      SS-53/C安裝結構
      外形尺寸
