RWG-D係列無輔源兩相過流繼電器

所屬類別：過流繼電器

觸點形式

1動合、1動合1信號、1轉換、1轉換1信號

額定電流

2~20A(無輔助電源)，極差0.1A

速動倍速整定

2~9.9倍，極差0.1倍

速動延時整定

0~0.9S，極差0.1S

定時限延時整定

0.1~99.9S，極差0.1S

反時限曲線K值

0.1~99.9

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RWG-D係列無源兩相過流繼電器概述

無源兩相過流繼電器具有定時限和反時限特性，適用於發電機、變壓器及輸配電係統的繼電器保護裝置中。在設備過負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分，保護設備及輸配電係統安全。本繼電器將A、C兩相電流信號同時輸入，每相電流具有相同的整定條件。將輸入的兩相信號進行隨機比較，取電流較大的一相信號進入運算處理，以決定繼電器的輸出動作。繼電器動作後，動作燈可清楚記憶指示是A相或C相過負荷或速斷故障。方便值班人員分析故障原因。RWG-D係列無源兩相過流繼電器為集成電路型繼電器，采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定範圍為2~20A（級差為0.1A）。具有精度高、功耗小、動作時間快、返回係數高等特點，是GL型過流繼電器理想的更新換代產品。

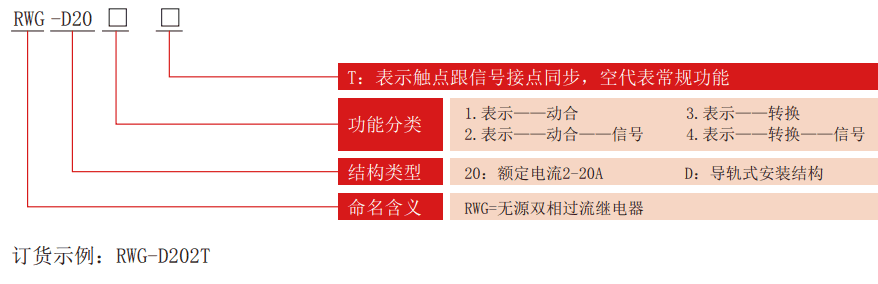

RWG-D係列無源兩相過流繼電器型號分類及含義

RWG-D係列無源兩相過流繼電器技術參數

觸點形式

1動合、1動合1信號、1轉換、1轉換1信號

額定電流

2~20A(無輔助電源)，極差0.1A

速動倍速整定

2~9.9倍，極差0.1倍

速動延時整定

0~0.9S，極差0.1S

定時限延時整定

0.1~99.9S，極差0.1S

反時限曲線K值

0.1~99.9

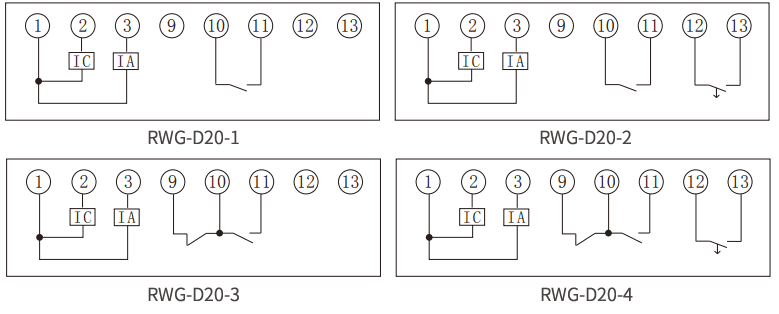

內部接線圖

外形及安裝開孔尺寸
