RYII-D係列靜態電壓繼電器

所屬類別：電壓繼電器

觸點形式

2副轉換觸點

整定範圍

1=0.5~99.9V，極差0.1V；2=1~199V，3=40~450V，極差1V

輔助電源

AC/DC：85~265V

過電壓返回係數

0.85~0.95

低電壓返回係數

1.02~1.12

安裝方式

35mm導軌條安裝

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RYII-D係列電壓繼電器概述

采用集成電路和導軌安裝設計的RYII-D係列電壓繼電器用於發電機、變壓器和輸電線的繼電保護裝置中。具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。且作為低電壓繼電器使用無抖動現像，提供輔助電源後可替代電磁型電壓繼電器。

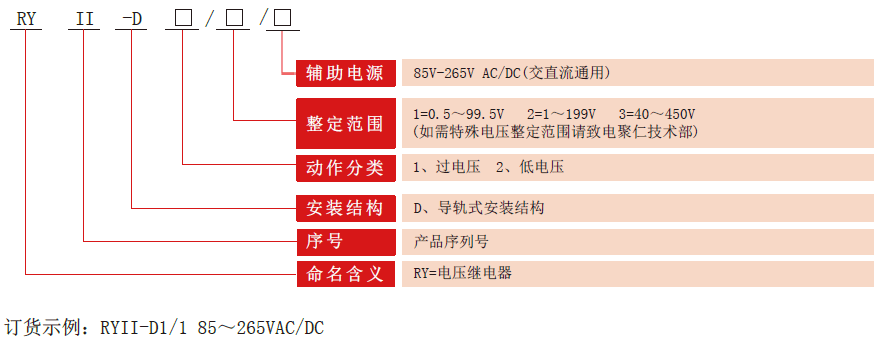

RYII-D係列電壓繼電器型號分類及含義

RYII-D係列電壓繼電器技術參數

觸點形式

2副轉換觸點

整定範圍

1=0.5~99.9V，極差0.1V；2=1~199V，3=40~450V，極差1V

輔助電源

AC/DC：85~265V

過電壓返回係數

0.85~0.95

低電壓返回係數

1.02~1.12

安裝方式

35mm導軌條安裝

RYII-D電壓繼電器工作原理

RYII-D為靜態電壓繼電器，采用進口集成電路構成；被測量的交流電壓U~ 經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui，經整定後進行整流，整流後脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo 低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處於動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高於參考電壓Ue，電平檢測器輸出負信號繼電器處於不動作狀態。

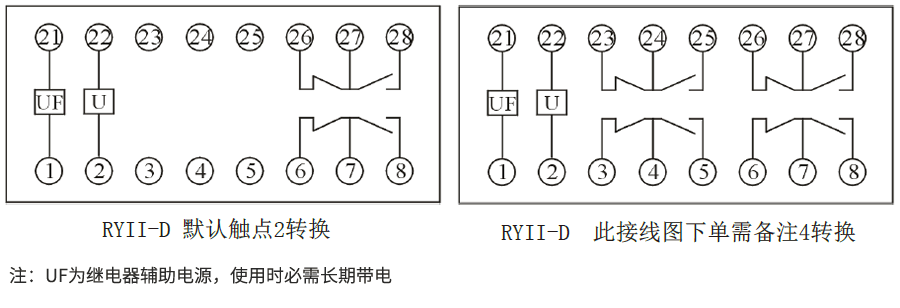

內部接線圖

外形尺寸圖
