RL-D係列靜態電流繼電器

所屬類別：電流繼電器

觸點形式

2付轉換觸點、3付轉換觸點

整定範圍

1～99.9A，0.1～9.99A

返回係數

0.85～0.95

返回時間

不大於27ms

功率消耗

交流回路功耗小於0.5VA（交流額定值5A時）

安裝方式

導軌安裝

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RL-D係列靜態電流繼電器概述

RL-D係列靜態電流繼電器用於發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。采用集成電路靜態型繼電器，具有精度高、功耗小、動作時間快，返回係數高、整定直觀方便、範圍寬，提供直流輔助電源後可替代電磁型電流繼電器。RL-D係列電壓繼電器采用導軌安裝殼體，此種殼體積小、外形美觀、輕便，重量隻有300-500g，可多個拚裝，符合歐規標準，可直接安裝在開關櫃35mm導軌條上，提高了安裝密度，方便接線。

RL-D係列靜態電流繼電器工作原理

RL-D靜態電流繼電器為靜態繼電器，采用進口集成電路構成。被測量的交流電流I~經隔離變流器後，在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流，整流後的脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處於動作狀態，反之，若直流電壓Uo高於參考電壓Ue，電平檢測輸出負信號，電流繼電器處於不動作狀態。

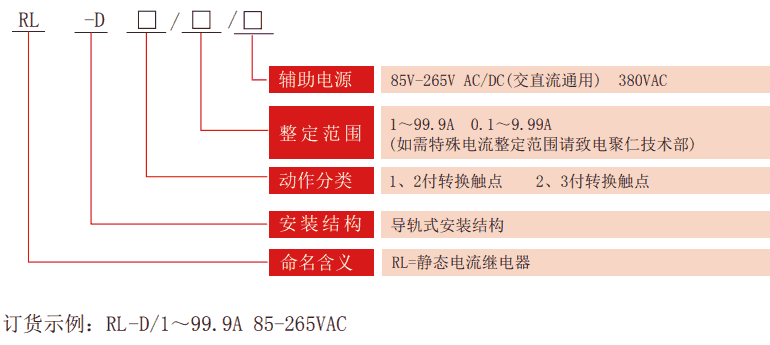

RL-D係列靜態電流繼電器型號分類及含義

RL-D係列靜態電流繼電器技術參數

觸點形式

2付轉換觸點、3付轉換觸點

整定範圍

1～99.9A，0.1～9.99A

返回係數

0.85～0.95

返回時間

不大於27ms

功率消耗

交流回路功耗小於0.5VA（交流額定值5A時）

安裝方式

導軌安裝

內部接線圖

外形尺寸圖
