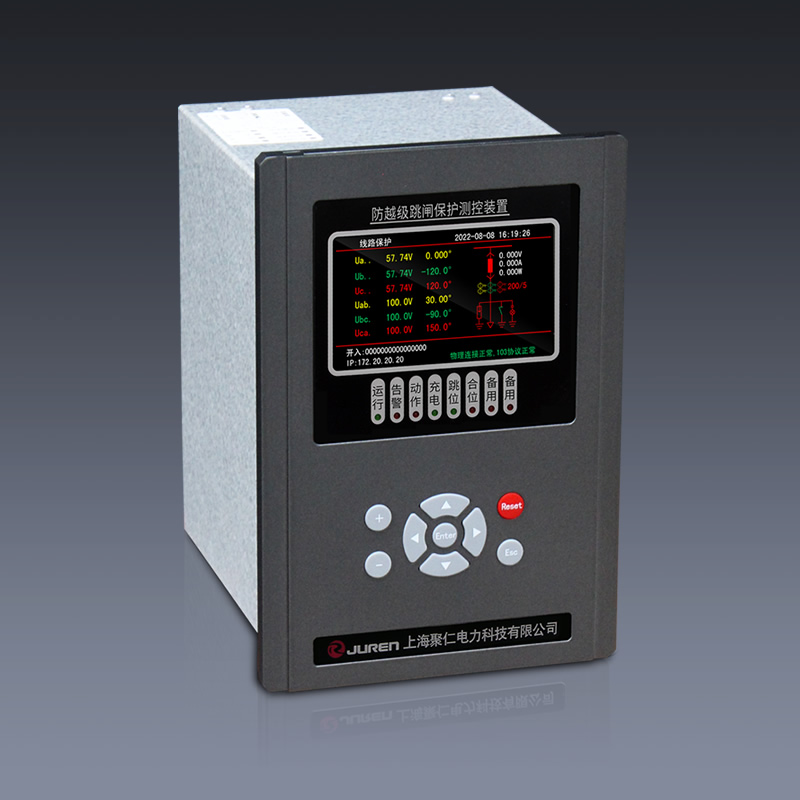

防越級跳閘係統適用於煤礦等采用多段較短電纜組成的縱向式供電網絡係統，此種供電網絡當下級支路發生短路故障時，末端和始端的短路電流相差很小，為避免誤動作的發生經常采用在各級設定時限級差來組成縱向的選擇性速斷保護模式，但是設定的時限級差保護要受到上級供電部門和煤礦安全規程的約束，不能構成有效的縱向選擇性短路保護係統，尤其是煤礦井下存在多級采區變電站級聯的情況下，更不能通過增加時間級差來實現，因此難以避免會出現越級跳閘，導致大麵積停電，嚴重影響安全生產。為解決此問題可安裝防越級跳閘保護測控裝置，直接取代原有保護裝置，形成防越級跳閘係統，減小停電範圍，提高生效效率及產能。

●采用全漢化4.3寸800*480分辨率IPS彩色液晶顯示，人機界麵清晰易懂，操作整定方便；
●采用32位ARM Cortex-M4內核，使得裝置性能穩定、運算速快、精度高；
●完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；
●完善的自診斷和監視功能，對故障可具體定位，方便調試；
●軟硬件看門狗，保證裝置可靠運行；
●在線運行狀態監視功能；
●配備4路高速以太網通信接口(標配2路，可擴1路光口,1路以太網)；
●標配1路RS485通信接口。

額定技術數據
額定裝置電源	DC220V 、DC110V 、AC220V或AC127V（訂貨注明）
交流電流	5A/1A（訂貨注明）
相電壓	57.7V 或100V，支持Y和VV接線（訂貨注明）
線路抽取電壓	100V或57.7V
頻率	50Hz或60Hz（訂貨注明）
跳合閘電流	0.2A～6A（自適應方式）
功率消耗
直流工作電源	正常工作時，不大於10W；保護動作時，不大於15W
交流電流回路	< 1VA/相（IN =5A）；< 0.5VA/相 （IN =1A）
交流電壓回路	< 0.5VA/相
精確工作範圍
電流	0.04In～20In
電壓	0.5V～120V
頻率	0.9Fn～1.1Fn
df/dt	0.3Hz/s～10Hz/s
時間	0～100s
保護部分精度
定值精度	≤±3%
時間精度	＜±1%（整定時間+35ms）
整組動作時間	≤35ms
頻率精度	≤0.01Hz
滑差精度	≤±5%
測控部分精度
交流量精度	≤±0.2%
有功無功	≤±0.5%
整組動作時間	≤35ms
脈衝輸入量	允許脈衝寬度≥6ms
頻率分辨率	≤0.01Hz
開關量輸入
輸入類型	無源
工作電壓	AC、DC220V或DC110V
通信接口及對時類型
通信類型	雙路GOOSE以太網、1路光口、1路以太網、RS485
通信協議	IEC870-5-103、Modbus-RTU、IEC61850（訂貨說明）
對時類型	網絡對時、IRIG_B（DC）即B碼對時（訂貨說明）

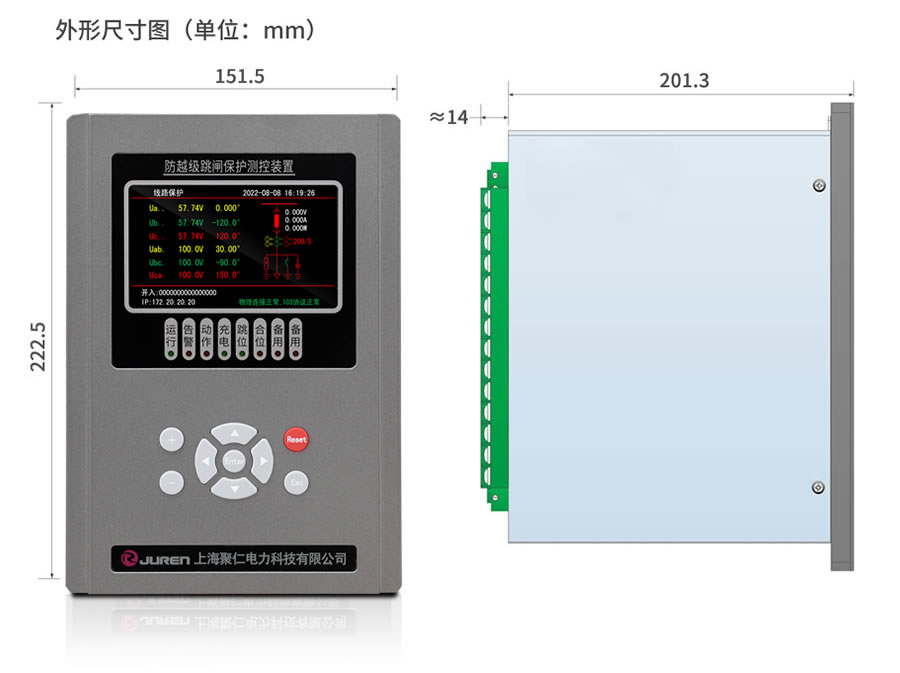

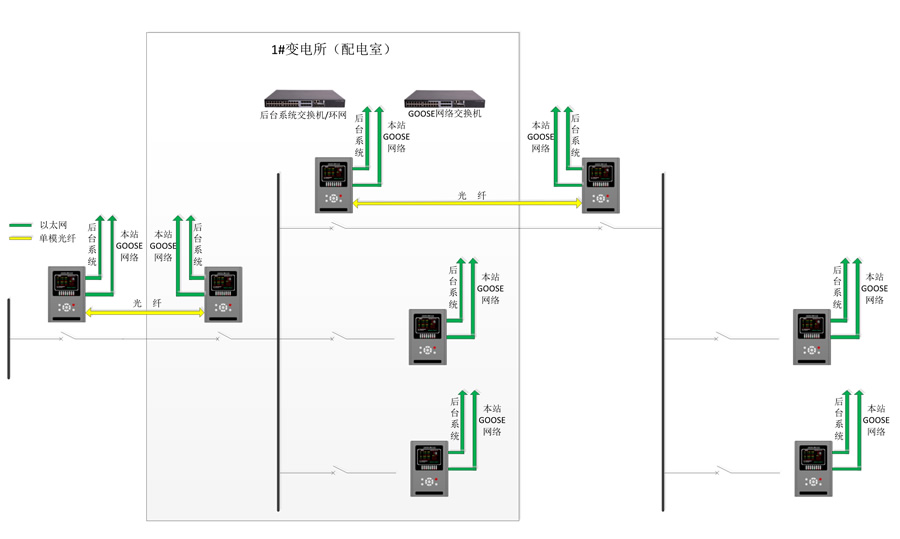

防越級跳閘係統由各保護測控裝置組成，主要保護測控裝置為線路保護測控裝置，站用變保護測控裝置、電動機保護測控裝置、電容器保護測控裝置等。其直接可取代微機保護裝置，通過自組網實現防越級跳閘功能。根據供電係統的拓撲，在可能出現越級跳閘的線路及變電所（配電室）各出線安裝防越級跳閘保護測控裝置，采用GOOSE局域網和高速光纖網絡實現防越級跳閘功能。具體為：
●聯絡線配置的防越級跳閘保護測控裝置帶有光纖差動保護功能，采用光纖差動作為線路主保護，動作區固定，不需要時間級差的配合，在任何地點故障均無越級跳閘。
●同一變電所（配電室）配置的防越級跳閘保護測控裝置通過以太網組成的 GOOSE 局域網，實現本變電所（配電室）的出線和進線間的防越級跳閘功能。
●由於以上速動保護完全覆蓋了整個配電係統且均有明確的動作區，配電係統任一處故障時保護均能按較小停電原則立即動作，即使開關失靈，隻開放上一級後備保護，由上一級後備保護動作切除故障，不會造成越級跳閘，因此完全解決了越級跳閘問題。
●同時防越級跳閘保護測控裝置具備額外的通訊接口（以太網、RS485），可將數據信息上送到係統平台，滿足數字礦山的智能化需求。
