什麽是防逆流保護裝置 在電力係統中，一般都是由配電變壓器向電網內各負載送電，稱為正向電流。安裝光伏電站後，當光伏係統功率大於本地負載的功率時，消納不完的電力要送入電網，由於電流方向和常規的相反，即稱為“逆流”。正常光伏發電係統是將光伏組件直流電轉變成交流電並入電網，帶防逆流的光伏係統是光伏發的電僅供給就地負載使用，防止光伏係統發出的電送入電網。

防逆流保護配置要求 防逆流保護裝置又稱為逆功率保護裝置，主要針對低壓配電網側的光伏並網發電係統，一般認為光伏發電功率不大於並網側上級配電變壓器容量的20%是合適的。目前，電網公司通常要求光伏並網係統為不可逆流發電係統，即光伏並網係統所發的電由本地負荷消耗，多餘的電不允許通過低壓配電變壓器向上級電網逆向送電。在並網發電係統中，由於外部環境是不斷變化的，為了防止光伏並網係統逆向發電，係統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電係統的發電功率，從而達到光伏並網係統的防逆流功能，其原理圖如下所示。

防逆流裝置工作原理 如果光伏發電的功率＜負荷的功率，說明光伏發電無法滿足負載需求的情況下，仍然有部分電流從400V電網流向負荷，防逆流保護裝置無需要工作。如果光伏發電的功率＞負荷的功率，說明光伏發電已經大於負載需求的情況下，會有部分電流流向400V電網負荷，此時防逆流裝置開始工作，其工作方式通過下圖來舉例說明。

●在光伏電源為多個的情況下，可以選擇切除一個或幾個，直至C處光伏發電的功率≤B處負荷的功率。
●在光伏電源僅為1個的情況下，可以選擇限功率光伏發電或增大負荷負載，直至C處光伏發電的功率≤B處負荷的功率。

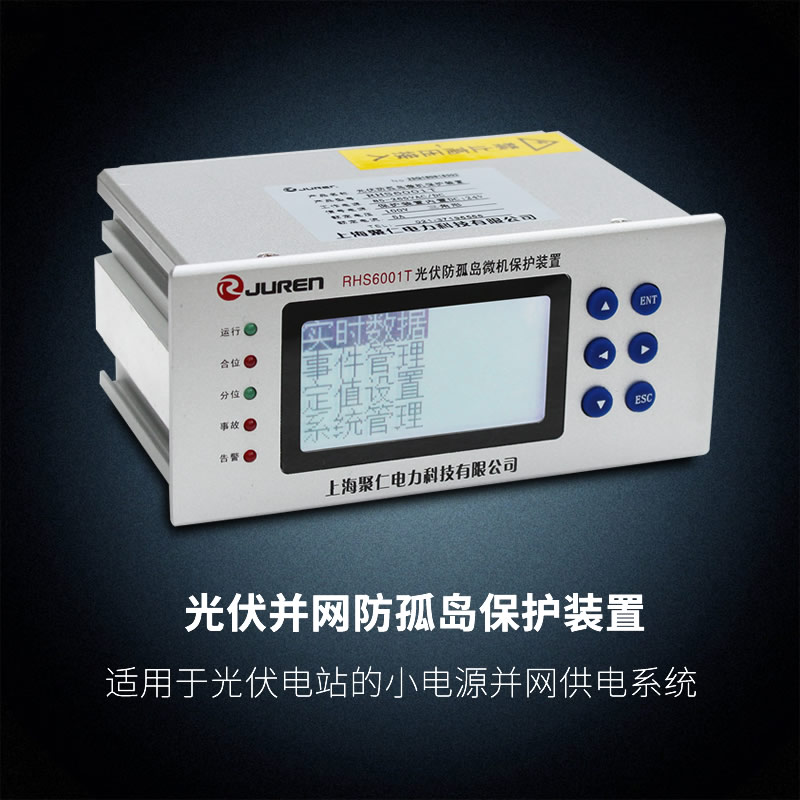

防逆流保護裝置的特點 ●采用全密封設計，加上精心設計的抗幹擾組件，使抗振能力，抗電磁幹擾能力有很大提高。
●有壓自動合閘(可選擇投退)。
●傳輸距離遠可達10KM。
●遙測：裝置測量的Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、Ux、P、Q、f、COSφ等交流模擬量。
●防逆流保護裝置傳輸速度可達1Mbps。
●過電壓跳閘 (可選擇投退)。
●全漢化液晶顯示，界麵清晰易懂，操作整定極為方便。
