光伏並網櫃主要作用 ●當光伏本側出現電壓，頻率、過負荷等相關情況時，對本站設備造成潛在危險和對電網側產生衝擊和影響時，光伏防孤島保護裝置可以迅速向並網開關發出命令，讓期跳閘，從而迅速切除故障電路。
●當電網側出現電壓、頻率方麵的波動對本站造成衝擊的時候，光伏防孤島保護裝置也能迅速采集到相關信號，並能迅速發出命令，指揮並網開關跳閘。
●當本側出現故障，而電網側還有電，這時需要相關工作人員檢修，這時設備可以有效的防止電網側向本側反送電的情況，從而保證了本則光伏電站檢修人員的生命安全。

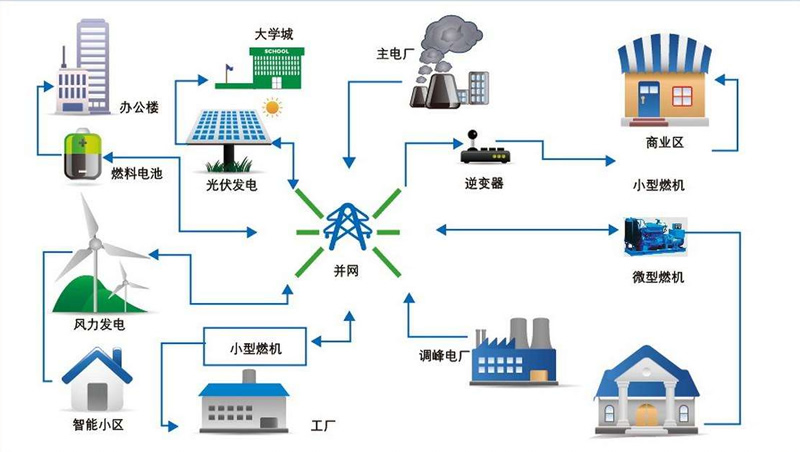

光伏並網櫃概述 光伏並網櫃用於交流400V低壓係統的分布式光伏項目中。作為光伏電站的總出口存在於光伏係統中，是連接光伏電站和電網的配電裝置，可以保護、計量光伏發電的總量，方便故障檢修管理，提高發電係統的安全性和經濟效益。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償等全方位多項保護功能，同時具備顯示光伏發電係統運行參數和狀態指示，被廣泛運用與光伏發電係統，與光伏並網逆變器配套使用可組成一套完整的光伏發電係統解決方案。

光伏並網櫃技術要求 ●光伏並網櫃的箱體應有足夠的機械強度，在運輸、安裝中不發生變形。外殼油漆噴塗均勻並具有抗暴曬、抗腐蝕、牢固的防附著力等特點。
●光伏並網櫃的箱體采用金屬材料，具有抗暴曬、不易導熱、抗風化腐蝕及抗機械衝擊等特點。開關櫃金屬框架均具有良好的接地，至少設置2個接地端子，並標有明顯的保護接地符號。
●光伏並網箱體應能夠從底部引入電纜。
●光伏並網櫃箱體防護等級不低於IP65。
●光伏並網櫃櫃體設計滿足自然通風要求，散熱性能良好，方便現場安裝。櫃頂四角配備可拆卸的起吊環。櫃體采用厚度不低於2mm的冷軋鋼板製作。
●光伏並網櫃箱門、隔板采用靜電環氧噴塑並進行橘紋處理消除眩光。
●母線的連接應采用防腐處理的螺栓、螺母、套管。母線應按國家標準（GB）的規定排列和標記。
●光伏並網櫃內元件的溫升應不超出所采用標準的允許溫升。
●光伏並網櫃內元件除應能滿足木回路的參數要求外，還應保證在規定的額定條件下安全可靠地運行，且其安裝應易於檢查和維修。
●光伏並網櫃絲印上海聚仁電力科技有限公司LOGO，以及“上海红桃影院電力”字樣、絲印“並網櫃”字樣。
●並網櫃單獨設置計量小室，內置雙向智能電表安裝支架一隻，負控安裝架一隻，表計上下空間符合相關要求。計量室單獨開門，可鉛封，帶透明觀察窗，以便觀察抄表，在合適位置預留傳 感器電纜孔一個（直徑60mm）。
●光伏並網櫃的斷路器帶欠壓脫扣功能，電壓整定70%，並預留一對一開一閉觸點，設置開關狀態指示，電壓、電流指示。
●防雷模塊具有過熱、過流保護功能。防雷模塊劣化後能自動斷開。
●提供光伏並網櫃內部原理圖、接線示意圖、安裝示意圖。
●提供並網櫃的內部原理圖、接線示意圖、安裝示意圖。
●光伏並網櫃要求安裝相應的斷路器間隔，預留安裝的空間（設計圖紙經買方確認後進行）。
●設置母線室，單獨開門（設計圖紙經買方確認後進行）。
●二次設備、接線應標明原理圖和安裝圖標號，標號應正確、完整、清晰、牢固。
●二次回路的接線端子排安裝位置與一次接線對應，要充分考慮方便用戶安裝接線和檢修。
●二次導線采用阻燃多股銅芯塑料導線。
●光伏並網櫃的二次回路承受2kV工頻耐壓試驗無破壞性放電。
●所有進出直流配電櫃的控製配線及端子均需做配線標記，該標記的文字與編號應與控製原理圖上的一致。所有配線標記采用阻燃材料。
●配線主回路應按國標規定的顏色和文字標注。

光伏並網櫃典型圖紙
