  • RCJ-3係列衝擊繼電器
  • 所屬類別：衝擊繼電器

  • 較小衝擊動作值

    直流電流：0.015A

    較大衝擊穩定值

    直流電流：3.2A

    穩定電壓

    DC：110V、220V

    110V試驗電阻

    3K/10W~5K/10W

    220V試驗電阻

    6K/20W~10K/20W

    安裝方式

    凸出式插拔板前/板後接線

    我要詢價留言

    • RCJ-3係列衝擊繼電器
      RCJ-3衝擊繼電器在輸配電線路中應用於直流操作的保護與控 製中作為集中信號裝置的主要元件，也可以用於特殊信號設備中。安裝方式為凸出式插拔結構，接線方式為前接線和後接線兩種可選。
      RCJ-3係列衝擊繼電器型號分類及含義
      RCJ係列衝擊繼電器型號分類
      技術參數

      較小衝擊動作值

      直流電流：0.015A

      較大衝擊穩定值

      直流電流：3.2A

      穩定電壓

      DC：110V、220V

      110V試驗電阻

      3K/10W~5K/10W

      220V試驗電阻

      6K/20W~10K/20W

      安裝方式

      凸出式插拔板前/板後接線

      RCJ係列衝擊繼電器工作原理
      衝擊繼電器工作原理圖
      衝擊繼電器由變流取樣、執行、保持或延時自動複歸等部分組成(見圖1)，裝有二隻發光二極管，監視電源和執行狀況。當加電源或複歸後需經1-2s時間充電，準備好下一次工作，一旦啟動回路中有信號輸入，電流脈衝信號經變流取樣後，使執行部分工作並輸出信號，經保持或延時複歸部分延時後可實現保持或延時自動複歸、手動複歸等功能。

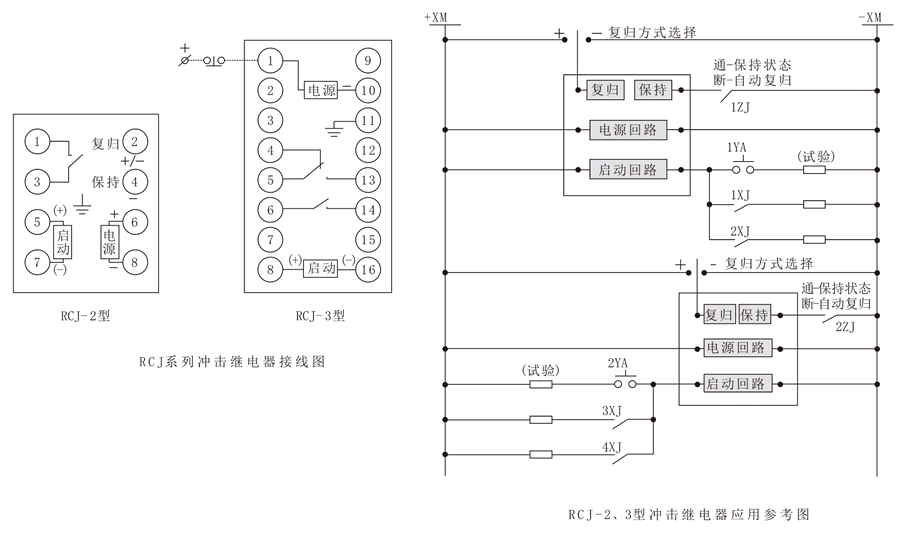

      RCJ係列衝擊繼電器接線圖
      RCJ係列衝擊繼電器內部接線圖及典型工作圖
      RCJ-3凸出式插拔結構外形及接線方式
      RCJ-3凸出式插拔結構外形及接線方式圖
