用途

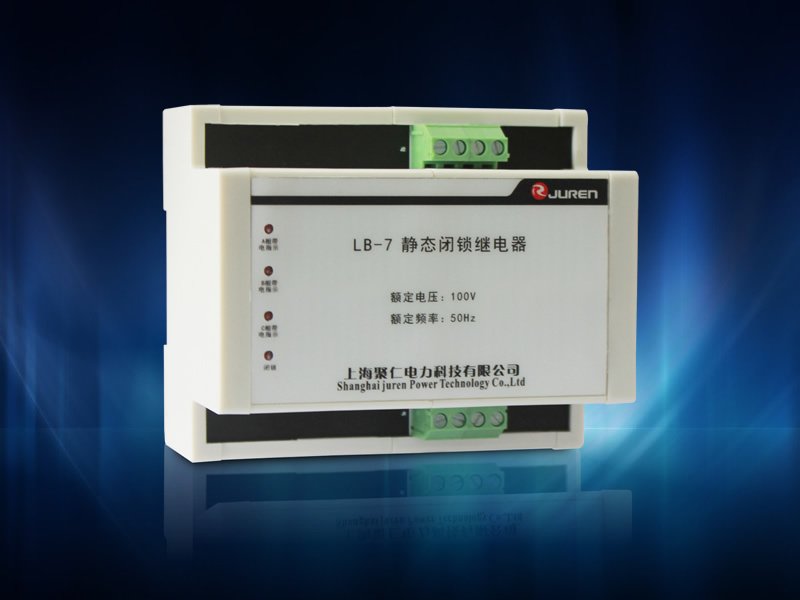

LB-7靜態閉鎖繼電器是上海红桃影院電力在傳統電磁型繼電器的基礎上進行研發升級的。主要適用於發電廠及變電所內高壓母線上的電壓互感器（PT）的二次側、當高壓母電時防止工作人員誤合接地刀閘。安裝LB-7閉鎖繼電器可防止此類安全問題的發生。

特點
1、LB-7閉鎖繼電器帶有三個單獨的LED燈分別顯示A、B、C相是否帶電或缺相，並且具有獨立的閉鎖燈顯示；
2、由傳統的電磁型升級為電子型靜態繼電器，LB-7的硬件更安全可靠，升級後接線方式與傳統的電磁型閉鎖繼電器基本一致；
3、帶有MCU單片機采樣控製，具有獨立判定；
4、LB-7閉鎖繼電器采用導軌安裝，殼體具有體積小、外形美觀等優點，並且符合歐規標準；
5、抗幹擾能力強EMC（浪湧、脈衝群、靜電）等試驗可過4級；
6、在-40℃~70℃環境溫度下能夠可靠運行。

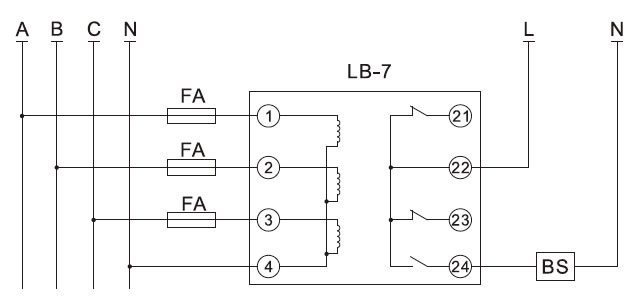

LB-7接線圖

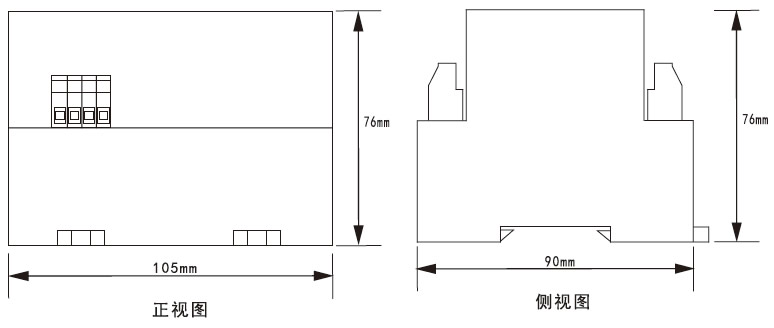

LB-7安裝尺寸圖
