HJDZ-A004端子排中間繼電器

文章概述

產品型號：HJDZ-A004
產品類型：端子排中間繼電器
安裝方式：導軌安裝
觸點形式：4轉換

HJDZ-A004概述

HJDZ-A004為端子排中間繼電器，具有體積小巧，可直接安裝在開關櫃導軌上，用於直流或交流操作的保護或自動控製回路中，以增加觸點數量。

HJDZ-A004型號及含義

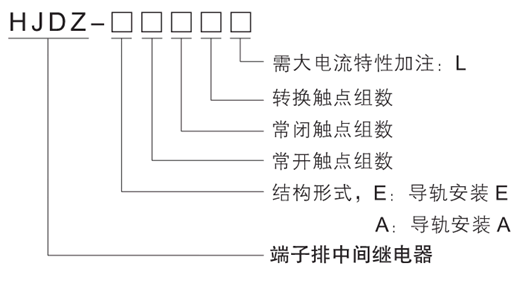

型號說明表

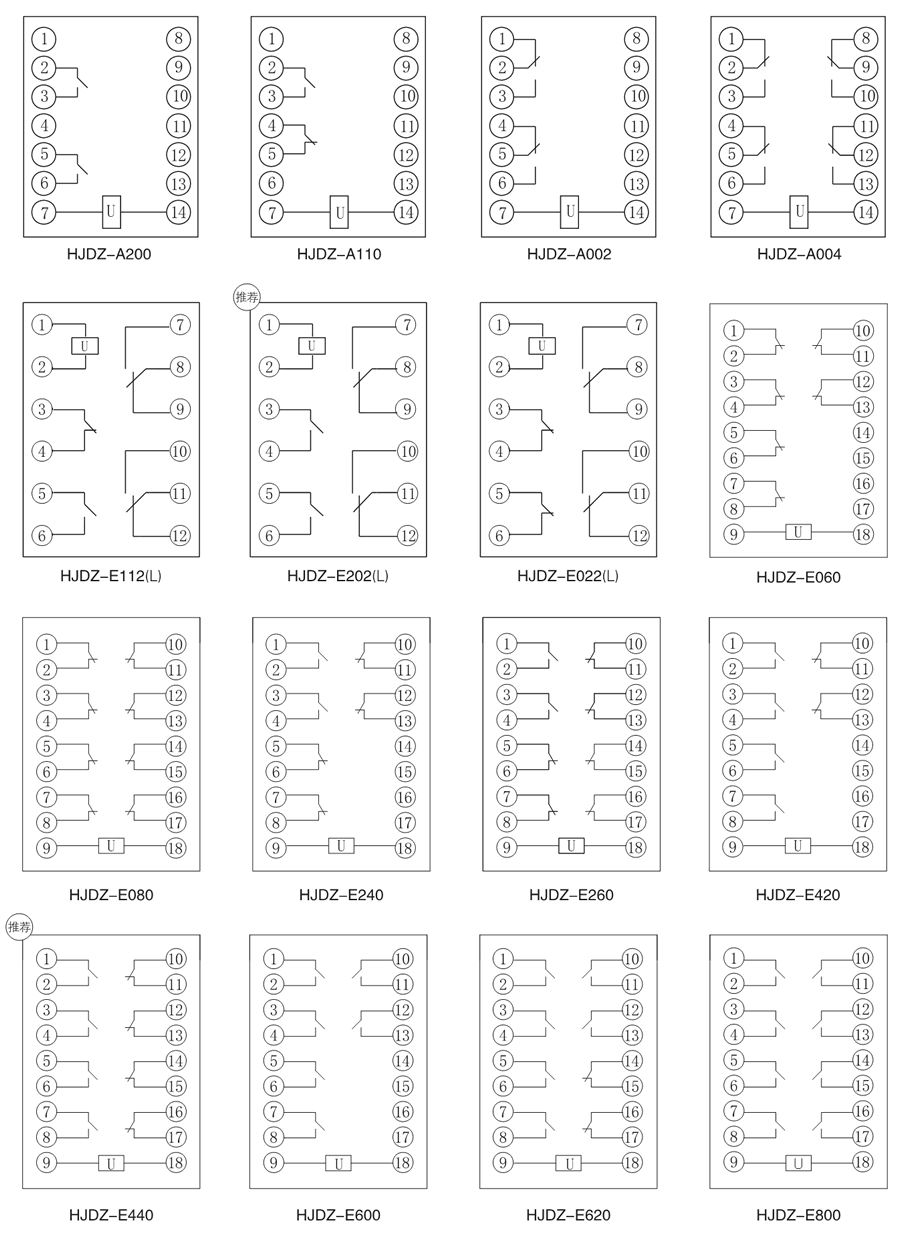

HJDZ-A004接線圖

HJDZ-A004技術參數

額定參數
直流額定電壓	12V、24V、48V、110V、220V可選
交流額定電壓	48V、100V、110V、220V、380V、415V可選
返回值	不小於5%額定值
動作電壓
直流型繼電器	70%額定電壓
交流型繼電器	80%額定電壓
動作時間
直流型繼電器	小於20ms
交流型繼電器	小於25ms
HJDZ-A004功耗
交流380V時	小於5W
直流220V時	小於3W
觸點較大容量
普通型	可斷開250VDC，τ=5ms，50W直流有感負載
普通型	可斷開250VDC，cosΦ=0.4，250VA交流負載
L型	可斷開250VDC，τ=5ms，80W直流有感負載
L型	可斷開250VDC，cosΦ=0.4，400VA交流負載
長期接通電流	普能型長期接通電流5A
長期接通電流	L型長期接通電流8A
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
