HBDNY-30/1過電壓繼電器

文章類別：HBDNY型電壓繼電器

文章概述

產品型號：HBDNY-30/1電壓繼電器
觸點形式：2轉換
動作時間：小於25ms
返回時間：小於30ms
工作電壓：DC：110V
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDNY-30/1電壓繼電器為瞬時動作特性，用於發電機，變壓器和輸電線路的過電壓保護或作為閉鎖啟動元件。HBDNY-30/1采用進口集成電路和元器件構成，具有性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回係數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。

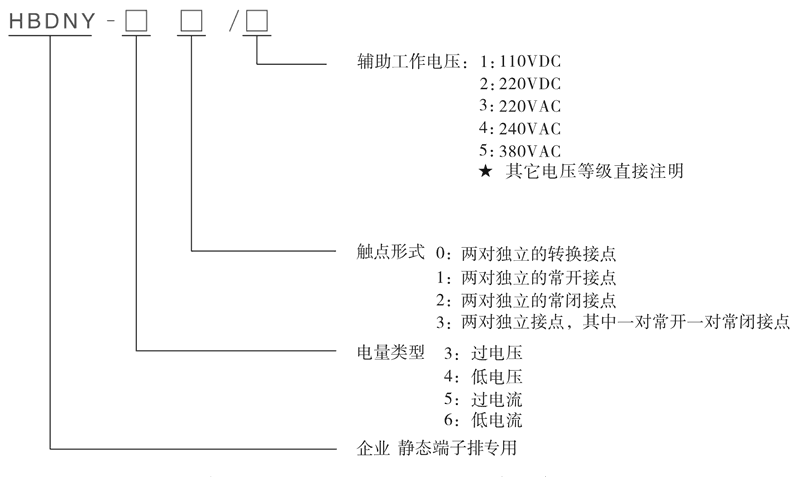

型號及含義

工作原理

HBDNY-30/1工作原理圖

HBDNY-30/1電壓繼電器，采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui，經整定後進行整流，整流後脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則HBDNY-30/1繼電器處於動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高於參考電壓Ue，電平檢測器輸出負信號，繼電器處於不動作狀態。

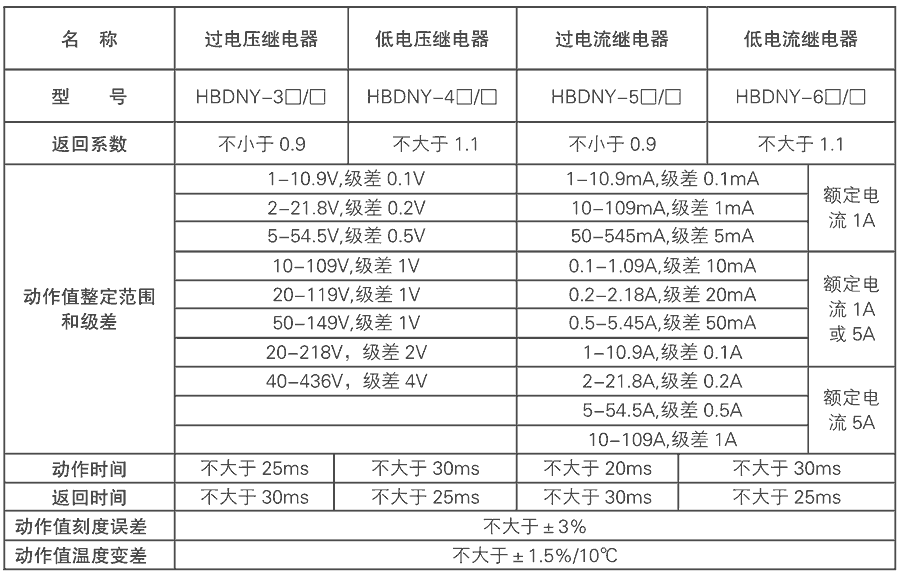

HBDNY-30/1動作值整定範圍

HBDNY-30/1技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	過電壓≤25ms，低電壓≤30ms
返回時間	過電壓≤30ms，低電壓≤25ms
過電壓返回係數	>0.90
低電壓返回係數	<1.1
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
