HBDL-701A2/A過電流繼電器

文章類別：HBDL-701型靜態電流繼電器

文章概述

產品型號：HBDL-701A2/A電流繼電器
動作時間：小於20ms
返回時間：小於30ms
返回係數：大於0.9

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDL-701A2/A電流繼電器主要用於輸電線路、變壓器和發電機的零序過電流保護中。HBDL-701A2/A采用集成電路具有精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬等特點，提供直流輔助電源後完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作範圍大。

型號及含義

工作原理

HBDL-701A2/A電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器後，在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流，整流後的脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處於動作狀態，反之，若直流電壓Uo高於參考電壓Ue，電平檢測輸出負信號，HBDL-701A2/A處於不動作狀態。原理如下圖所示：

HBDL-701A2/A工作原理圖

HBDL-701A2/A技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	≤20ms
返回時間	≤35ms
返回係數	>0.90
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

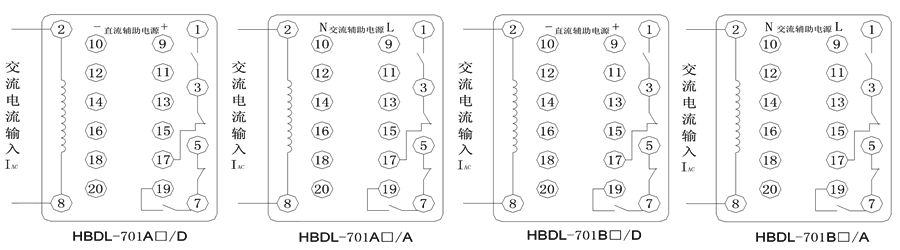

接線圖

HBDL-701A2/A觸點形式和返回時間

型號	動作方式	供電方式	返回係數	返回時間
HBDL-701A1/D	過電流繼電器	DC：48V、110V、220V	>0.9	<30ms
HBDL-701A2/D	過電流繼電器	DC：48V、110V、220V	>0.9	<30ms
HBDL-701A1/A	過電流繼電器	AC：110V、220V、240V、380V	>0.9	<30ms
HBDL-701A2/A	過電流繼電器	AC：110V、220V、240V、380V	>0.9	<30ms
HBDL-701B1/D	低電流繼電器	DC：48V、110V、220V	<1.1	<25ms
HBDL-701B2/D	低電流繼電器	DC：48V、110V、220V	<1.1	<25ms
HBDL-701B1/A	低電流繼電器	AC：110V、220V、240V、380V	<1.1	<25ms
HBDL-701B2/A	低電流繼電器	AC：110V、220V、240V、380V	<1.1	<25ms
