DZJ-20/4011中間繼電器

文章類別：DZJ-20型交流中間繼電器

文章概述

DZJ-20/4011繼電器屬於交流中間繼電器，红桃影院電力是中間繼電器廠家，為你提供DZJ-20/4011接線圖、價格、工作原理的選型答疑。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZJ-20/4011概述

DZJ-20/4011繼電器屬於交流中間繼電器，是一種輔助繼電器，用於交流操作的各種保護和自動控製裝置中以增加觸點數量和觸點容量。額定電壓為：交流36V、100V、110V、127V、220V等可選。

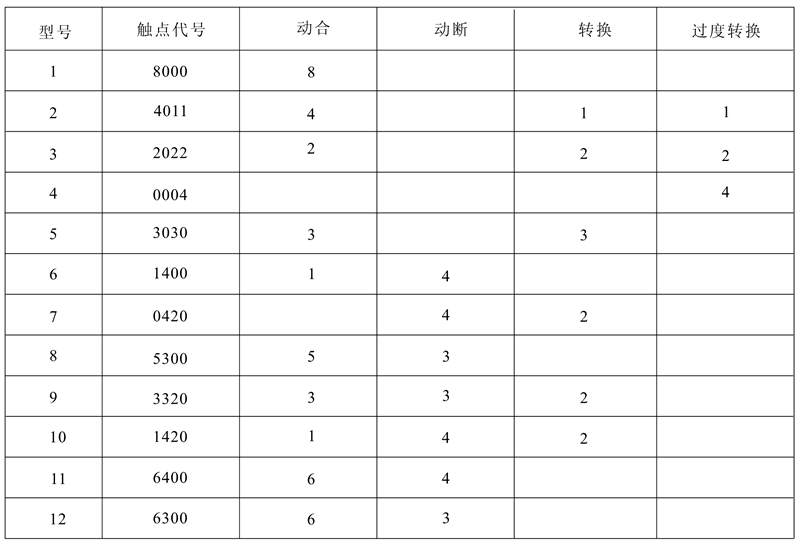

DZJ-20/4011觸點形式及數量

技術參數

●額定電壓：交流36V、100V、110V、127V、220V。
●動作電壓：不大於80％的額定電壓。
●返回電壓：不小於5％額定電壓。
●動作時間：不大於0.06s。
●返回時間：不大於0.06s。
●功率消耗：不大於5W。
●絕緣電阻：不小於300MΩ（在交變濕熱條件下，不小於4MΩ)
●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A，為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

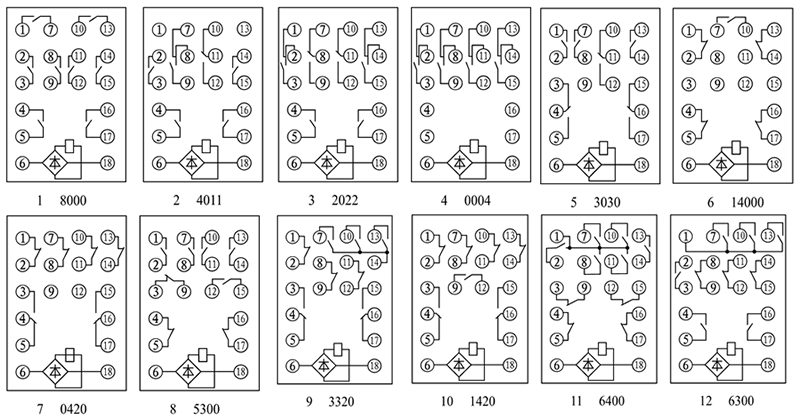

DZJ-20/4011端子接線圖

DZJ-20/4011調試方法

1、動觸點與靜觸點間隙不小於2mm。
2、動合觸點閉合後的壓力不小於0.1N，動斷觸點壓力不小於0.08N，調整動觸點的壓力可改變吸合及釋放電壓數值。

DZJ-20/4011板前接線

DZJ-20/4011板後接線
