DZJ-12中間繼電器

文章類別：DZJ-10型交流中間繼電器

文章概述

DZJ-12繼電器屬於交流中間繼電器，红桃影院電力為你提供DZJ-12的價格、接線較、工作原理等方麵的選型指導。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZJ-12概述

DZJ-12繼電器屬於交流中間繼電器，是作為一種輔助繼電器，用於交流電源係統，以增加觸點數量和觸點容量。額定電壓為：AC380V、220V、110V。

工作原理

DZJ-12繼電器係電磁式繼電器，當交流電壓通過整流塊加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下，返回到原始狀態；動合觸點斷開，動斷觸點閉合。

技術參數

●額定電壓：交流380V、220V、110V。
●觸點形式：DZJ-11為3閉3轉換；DZJ-12為6閉。
●動作電壓：不大於額定電壓的80％。
●返回電壓：不小於額定電壓的5％。
●返回值：延時動作的繼電器的返回值不小於5%額定值。
●動作時間：不大於45ms。
●繼電器返回時間不大於60ms。
●功率消耗：不大於5W。
●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A，為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

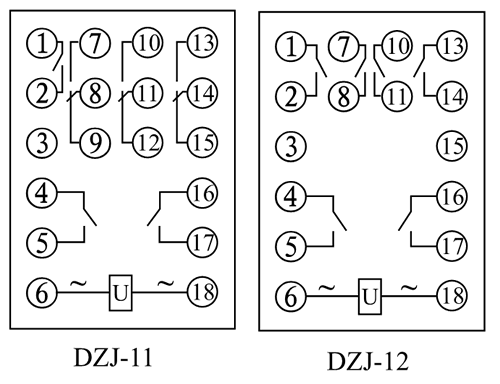

DZJ-12端子接線圖

DZJ-12調試方法

1、動觸點與靜觸點間隙不小於2mm。
2、動合觸點閉合後的壓力不小於0.1N，動斷觸點壓力不小於0.08N，調整動觸點的壓力可改變吸合及釋放電壓數值。

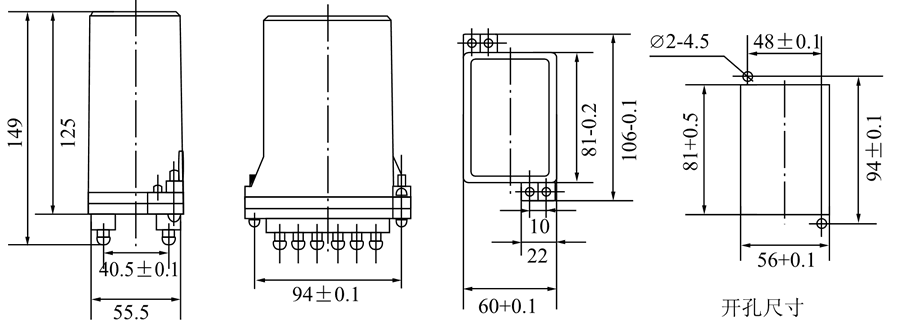

DZJ-12外形尺寸及開孔尺寸
