  • BS-31時間繼電器
  • 文章類別：BS-30型時間繼電器
  • 文章概述

  • 產品型號：BS-31
    整定時間：3~10M
    額定電壓：220V、110V、48V、24V

    • 詢價留言

    • 概述
      BS-31時間繼電器采用靜態集成電路，作為輔助元件用於各種保護和自動控製的回路中，使被控製的元件得到可調的動作延時。具有精度高、功耗小、動作時間準確、整定直觀方便、範圍寬等特點，是替代電磁型時間繼電器的理想產品。

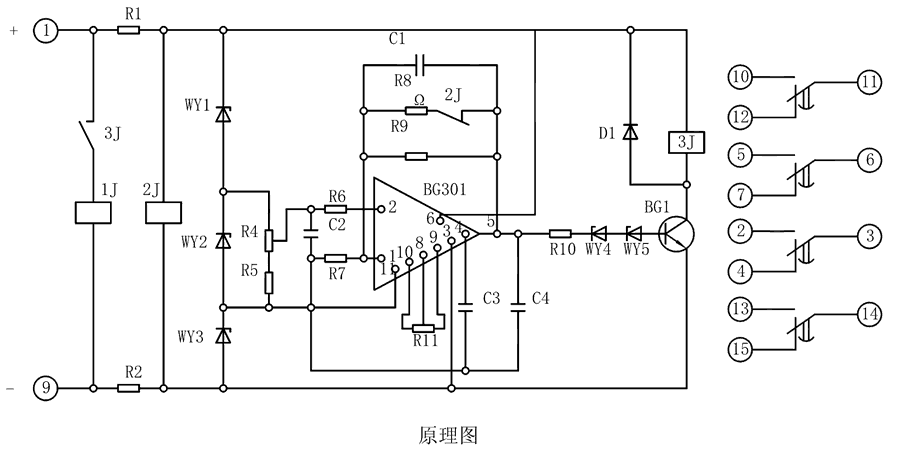

      原理圖

      BS-31繼電器由集成電路、電阻、電容及小型中間繼電器等元件組成。當繼電器加入額定電壓時，2J經降壓電阻R1、R2得到電壓而動作，使其動斷觸點打開，此時電容C1開始積分。為了實現理想的積分，需要采取措施使電容兩端電壓隨著時間的增長而增高，並使充電電流維持恒定，為此在集成電路的反饋回路接一個電容器C。

      BS-31工作原理圖

      整定參數表
      型號 整定時間 電源類型
      BS-31 3~10M AC/DC：48V、110V、220V
      BS-32 5~20M
      BS-33 6~30M
      BS-34 1.5~5M
      BS-31調試方法
      整定時間：將電位器R4調到較大值，繼電器的時間應最短，再將R4調到較小值，校驗實際動作時間，必要時可用改變R11的辦法滿足這一要求。
      主要特點

      BS-31阻燃殼體

      BS-31靜態集成電路

      BS-31端子排接線

      BS-31導軌條安裝

      導軌安裝結構
      BS-31導軌安裝結構外形尺寸
      凸出固定式安裝結構
      BS-31凸出固定式安裝結構
      凸出插拔式安裝結構
      BS-31凸出插拔式安裝結構
      嵌入插拔式安裝結構
      BS-31嵌入插拔式安裝結構
