RZB-D導軌式防跳繼電器

文章類別：防跳繼電器

文章概述

本繼電器用於各種保護和自動控製裝置中，以實現防跳作用；是電力係統和自動化控製中老型電磁式DZB和JZB係列中間繼電器更新首選產品；電壓線圈和電流線圈均可作為啟動和保持回路；本係列繼電器需要輔助電源；額定電壓 DC/AC110V、220V、380V；啟動電流0.25-5A通用；

詢價留言

產品詳情
產品分類
相關文章
項目業績

RZB-D導軌式防跳繼電器概述
本繼電器用於各種保護和自動控製裝置中，以實現防跳作用。是電力係統和自動化控製中老型電磁式DZB和JZB係列中間繼電器更新首選產品。電壓線圈和電流線圈均可作為啟動和保持回路；本係列繼電器需要輔助電源。
RZB-D導軌式防跳繼電器特點
1、RZB-D係列繼電器是采用導軌式安裝結構，體積小，安裝方便。
2、電流、電壓啟動回路采用電子光隔啟動，啟動功耗小，啟動電流0.25-5A通用。
3、輔助電源交直流通用。
4、采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
5、觸點容量大。
RZB-D導軌式防跳繼電器型號含義
RZB-D導軌式防跳繼電器主要技術參數
1、額定值：額定電壓 DC/AC110V、220V、380V。
2、動作及返回值：動作電壓直流應不大於額定電壓 70%，交流應不大於額定電壓 80%；返回電壓不小於額定電壓10%；動作電流不大於80%較小電流額定值，返回電流不小於5%較小電流額定值。
3、保持值：保持電壓不大於70%額定電壓，保持電流不大於80%較小額定電流。
4、動作時間：直流大不於15ms，交流不大於25ms。
5、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為150W；在電壓不超過250V，電流不超過10A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為1500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
6、功率消耗：在額定電壓下電壓繞組不大於1.2W，電流繞組不大於2W，輔助電源不大於5W/7.5VA。
7、絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯係的各電路之間耐受交流 50HZ 電壓2KV曆時1分鍾試驗無擊穿。

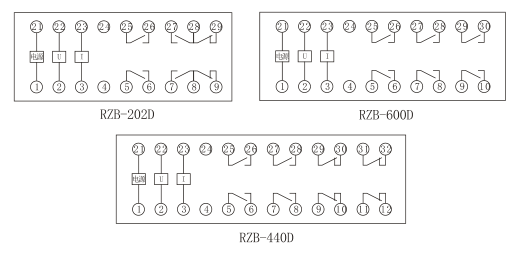

RZB-D導軌式防跳繼電器內部接線圖

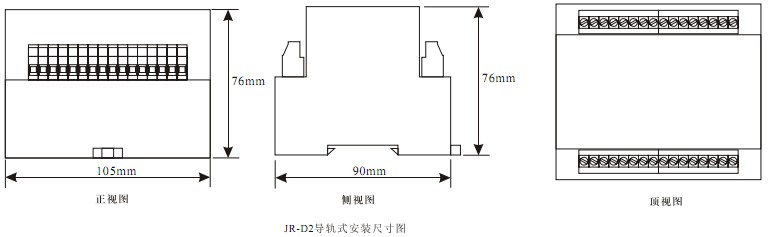

RZB-D導軌式防跳繼電器外形尺寸圖
