RZH-D係列靜態導軌雙位置繼電器

文章類別：雙位置繼電器

文章概述

靜態有輔源雙位置繼電器（導軌式電壓型）
額定電壓：DC/AC110V、220V、380V
觸點形式：4開4閉、4開6閉、6開4閉、5開5閉
安裝方式：凸出式導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

RZH-D概述
本繼電器用於需要大容量雙穩態觸點的各種保護和自動控製裝置中，以實現閉鎖作用是電力係統和自動化控製中老型電磁式雙位置中間繼電器的更新首先產品。
具有以下特點：
1、 RZH係列繼電器是采用導軌式安裝結構，體積小，安裝方便。
2、跳位、合位采用電子光隔啟動，啟動電流小、內阻大、交直流通用。
3、輔助電源交直流通用。
4、采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
5、觸點容量大。

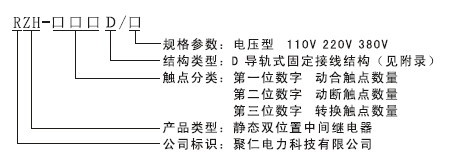

RZH-D繼電器型號分類及含義
技術要求
1. 額定值：額定電壓DC/AC110V、220V、380V。
2. 動作值：動作電壓直流應不大於額定電壓70%，交流應不大於額定電壓75%。
3. 動作時間不大於15ms。
4. 觸點容量：在電壓不超過250V,電流不超過1A，時間常數為5ms±0.75ms直流有
負荷電路中，斷開容量為150W；在電壓不超過250V，電流不超過10A,功率因數為cosΦ=0.4±0.1的交流電路中，斷開容量為1500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x104 次。輸出觸點長期允許接通電流為5A。
5. 跳位合位啟動電流不大於5Ma。
6. 功率消耗：在額定電壓下不大於5W/5VA。
7. 絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯係的各電路之間耐受交流50HZ電壓2KV曆時一分鍾試驗無擊穿。

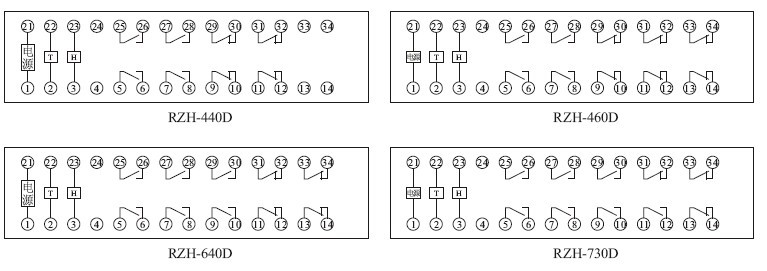

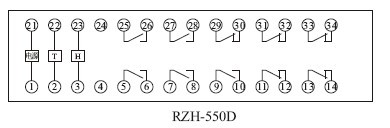

RZH-D產品內部接線圖

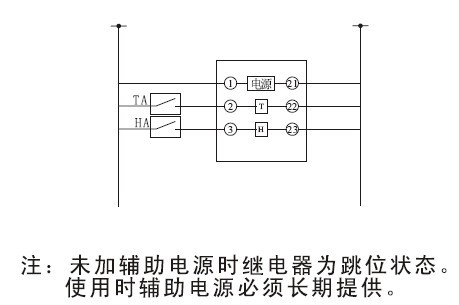

RZH-D 實例接線圖

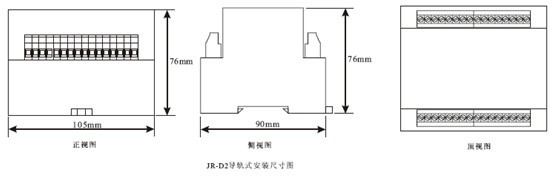

RZH-D產品外形尺寸圖
