RWL-D導軌式無輔源靜態電流繼電器

文章類別：靜態無輔源電流繼電器

文章概述

型號：RWY-D1;
殼體結構類型：導軌式安裝結構(35mm卡軌;
觸點形式：一開一閉、兩常開、兩常閉
整定值：2-99.9A(撥碼整定)

詢價留言

產品詳情
產品分類
相關文章
項目業績

RWL-D概述
RWL-D係列導軌式集成電路無輔源電流繼電器用於發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，體積下、重量輕、精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬，無需提供直流輔助電源可完全替代電磁型電流繼電器。RWL係列無輔源電流繼電器采用撥碼開關整定電流值，改變整定值無需校驗，整定範圍寬，有利於用戶壓縮庫存品種。

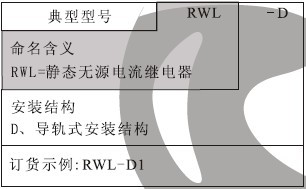

RWL-D繼電器型號含義
RWL-D主要技術參數
1、功率消耗：交流回路功耗小於1.5VA(交流額定值5A時)。
2、整定誤差
a、整定值在2-99.9A範圍內，整定平均誤差的絕對值不大於3%；
平均誤差=(5次測量平均值-整定值)/整定值×100%。
b、在基準條件下，同一整定值上測量的5次動作值的較大值和較小值應不大於的4%。
c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大於整定值的5%。
3、交流額定值：5A，50Hz(可長期接通15A電流)。
4、動作時間:1.1倍整定值的動作時間不大於40ms；2倍整定值的動作時間不大於35ms。
5、返回係數：0.85-0.95
6 返回時間：不大於27ms。

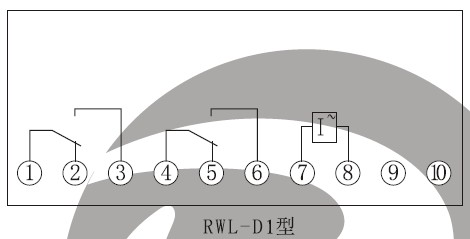

RWL-D內部接線（正視圖）

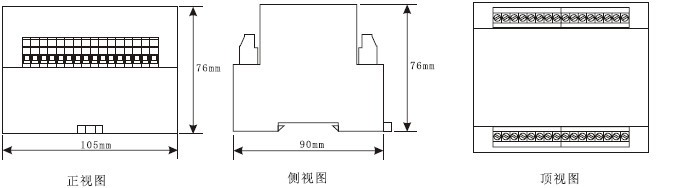

RWL-D外形尺寸圖
