RL-1D/RL-2D導軌式靜態電流繼電器(以下簡稱本繼電器)用於發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為導軌式集成電路靜態型繼電器，體積小、精度高、功耗小、動作時間快，返回係數高、整定直觀方便、範圍寬，提供直流輔助電源後完全可替代電磁型電流繼電器。

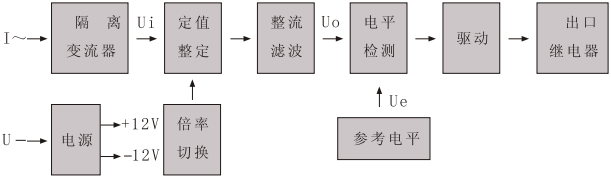

1、繼電器原理框圖
 2、本繼電器為靜態型繼電器，采用進口集成電路構成。被測量的交流電流I~經隔離變流器後，在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流，整流後的脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處於動作狀態，反之，若直流電壓Uo高於參考電壓Ue,電平檢測器輸出負信號，本繼電器處於不動作狀態。

1、交流回路功耗：小於0.5VA（交流額定值5A時）；
2、整定誤差：
a、在整定值範圍內，整定平均誤差的絕對值不大於3%；平均誤差=(5次測量平均值-整定值)整定值×100%；
b、在基準條件下，同一整定值上測量的5次動作值的較大值和較小值應不大於4%；
c、在-10℃50℃的溫度下，任一整定點誤差的絕對值應不大於整定值的5%；
d、在輔助電壓80～110%變化範圍內，任一整定值整定誤差的絕對值應不大於4%；
3、動作時間
1.1倍整定值的動作時間不大於30ms；2倍整定值的動作時間不大於20ms；
4、返回係數：0.85～0.95。
5、返回時間：不大於27ms。
6、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在
電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為500VA。輸出觸點在上述規定的負荷條件下，
產品能可靠動作及返回5×10 4次。輸出觸點長期允許接通電流為5A；
7、絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯係的各電路之間耐受交流 50HZ 電壓2KV曆時1分鍾試驗無擊穿；
