DY-36/D低電壓繼電器

文章類別：DY-30/D型電磁式電壓繼電器

文章概述

產品型號：DY-36/D
額定電壓：AC48V、110V、220V
觸點形式：1常開1常閉
整定範圍：40V~160V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

DY-36/D電壓繼電器為低電壓繼電器，主要用於電力係統繼電保護線路中，作為低電壓閉鎖的動作元件。

DY-36/D產品的結構及其特點

為插拔式結構，嵌入式安裝，並有透明的塑料外罩，可以方便地觀察繼電器的電壓整定值及規格，安裝方式亦為凸出式安裝。插拔式結構便於調整和維修，繼電器出廠時，工廠提供安裝和接線的成套零件及按合同供給的備品備件。

DY-36/D動作原理

■采用整流型原理，磁係統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可根據需要串、並聯，因而可使DY-36/D電壓繼電器整定範圍變化一倍。
■繼電器銘牌的刻度值及額定值是線圈並聯時的，轉動刻度盤上的指針，以改變遊絲的機械反作用力矩，從而可以改變繼電器的動作值。

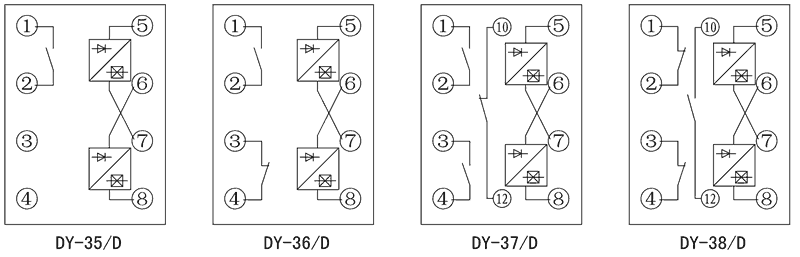

接線圖

DY-36/D技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V可選
低電壓動作時間	<0.15s
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

DY-36/D調試方法

■可動係統的軸向活動量在0.15～0.3mm之間。
■動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。
■具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
■當指針由第一刻度值旋向最終刻度值時，遊絲各圈不得相碰。
■DY-36/D繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±1mm，動、靜觸點總氣隙不小於2mm。
■靜觸點和限製片之間的距離不大於0.3mm。
■不宜潤滑繼電器的軸和軸承。
■不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然後用清潔的柔軟的布片擦幹淨，避免用手指接觸觸點。

主要特點

DY-36/D阻燃殼體
