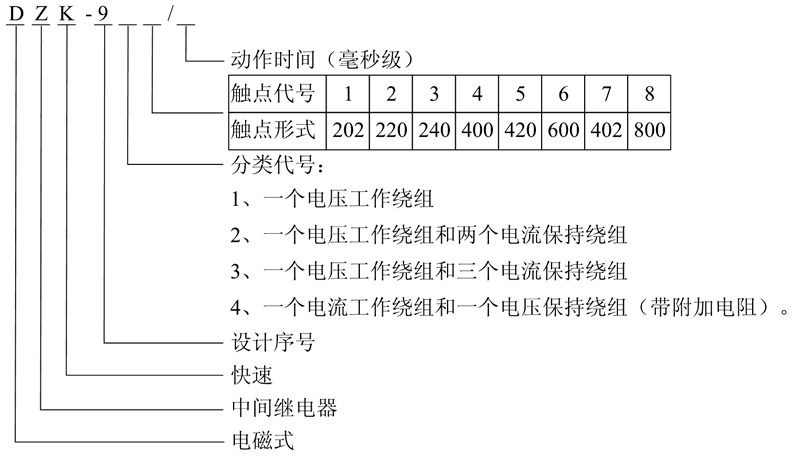

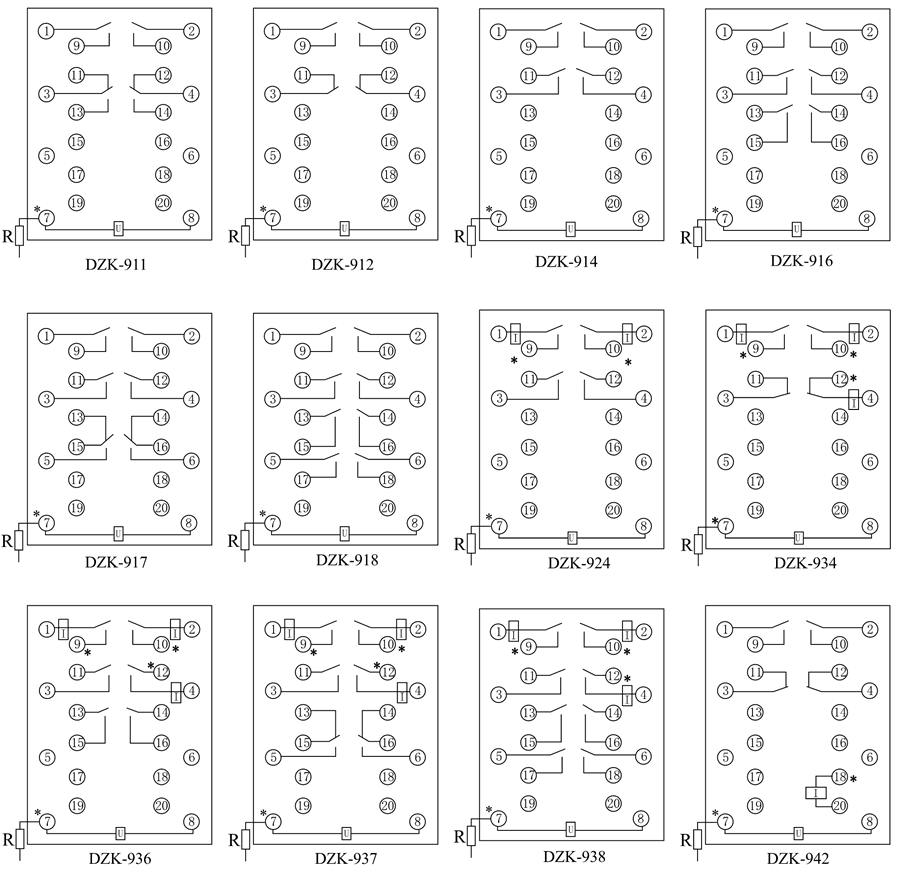

DZK-914快速中間繼電器用於電力係統二次回路繼電保護和自動控製線路中，用作切換電路和增加保護和控製電路的觸點數量和容量及用於出口跳閘電路。常見的規格型號有：DZK-911、DZK-912,DZK-914,DZK-916,DZK-917,DZK-918,DZK-924,DZK-934,DZK-936,DZK-937,DZK-938,DZK-942等。

為拍合式電磁中間繼電器，線圈裝在"U"形導磁體上，導磁體上麵是一個活動的銜鐵，導磁體兩側有二排觸點片。在無激勵狀態下，靠觸點片的彈力，將銜鐵向上托起，使銜鐵與導磁體極麵之間保持一定的間隙。在激勵狀態下，當氣隙中的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，靠銜鐵上的壓板壓動觸點片，使動斷觸點斷開，動合觸點閉合，完成繼電器功能。當電磁力矩小到一定值時，由於觸點片的反作用力矩，而使觸點片和銜鐵返回到初始位置，準備下次動作。DZK-914屬於快速中間繼電器，要求動作時間短，因此在線圈上串聯一個附加電阻，以減小繼電器的時間常數。此外由於觸點片回跳將引起動作時間變長，本繼電器的動觸點片比較薄，而靜點片較厚，當觸點接觸後，銜鐵繼續運動時，動觸點片的剛度急劇增加，因此，反作用力矩也增加，從而有效的吸收了銜鐵的衝擊能量，縮短了觸點的回跳時間。為了提高繼電器觸點工作的可能性，采用雙斷點觸點結構。

●額定工作電壓：DC：220V、110V、48V、24V。
●額定工作電流：DC：0.25A、0.5A、1A、1.5A、2A、4A、8A。
●額定保持電流：DC：0.25A、0.5A、1A、2A、4A、8A。
●額定保持電壓：DC：220V、110V、48V、24V。
●動作值：在周圍環境溫度為20 ±2℃的條件下，電壓型的動作電壓為50％-70％的額定電壓；電流型的動作電流不大於80％額定電流。
●返回值：周圍環境溫度為20±2℃的條件下，返回值不小於5％額定值。
●具有電流保持繞組的保持值：保持電流不大於80％額定保持電流值。
●具有電壓保持繞組的保持值：保持電壓不大於70％額定保持電壓值。
●熱性能：當周圍環境溫度為+40℃時，電壓繞組應能長期耐受110％額定電壓，線圈溫升不高於65℃。電流繞組能耐受3倍額定電流曆時5s。
●功率消耗：DZK-914繼電器電壓線圈在額定電壓（或額定保持電壓）下，功率消耗不大於8W（包括外附電阻）。繼電器電流線圈在額定電流（或額定保持電流）下，功率消耗不大於2.5W。
●返回時間：在周圍互不幹涉溫度為20±2℃的條件下，返回時間不大於5ms。
●功率消耗：不大於10W(包括外附電阻)。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：DZK-914的導電部分對非帶電的金屬部分及外殼，以及在電氣上無聯係的各導電部分之間能耐受交流試驗電壓2kV（有效值）、50Hz，曆時1min的試驗而無絕緣擊穿或閃絡現象。同一線圈的繞組之間耐受交流電壓500V（有效值）、50Hz曆時1min的試驗。
●觸點長期允許接通電流：5A。
●電壽命：10³次。
●機械壽命：5×10³次。

1、在銜鐵的整個行程中，銜鐵在軸上不允許有歪斜和發緊現象。
2、動合觸點間隙0.6mm～0.8mm，此時繼電器應當滿足額定電壓（或額定電流）下的動作時間要求。
3、動斷觸點在每個接觸片的壓力為0.1N時，動合觸點閉合後的超行程為0.2mm～0.3mm。
4、在室溫下調整繼電器的動作電壓，返回電壓，動作、返回時間和保持值。試驗時激勵量應突然施加，使之滿足技術條件要求。
