SS-17B時間繼電器

文章類別：SS-17型時間繼電器

文章概述

產品型號：SS-17B時間繼電器
額定電壓：DC48V、DC110V、DC220V
延時範圍：0.02s-990s

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

SS-17B時間繼電器用於電力係統繼電保護、控製回路或工業控製的直流電路中，作為延時控製元件之用。SS-17B采用靜態集成電路，具有精度高、動作準確、可靠性高等特點，並采用導軌安裝和端子排接線，可方便地卡裝在導軌槽板上，具有安裝方便、接線簡單等優點。

工作原理

SS-17B時間繼電器為靜時間繼電器，采用進口CMOS集成電路構成，采用分頻、計數原理實現延時。標準時鍾脈衝由石英晶體振蕩器產生。整定方式采用撥碼整定，具有整定方便、動作時間準確、整定範圍寬等優點。

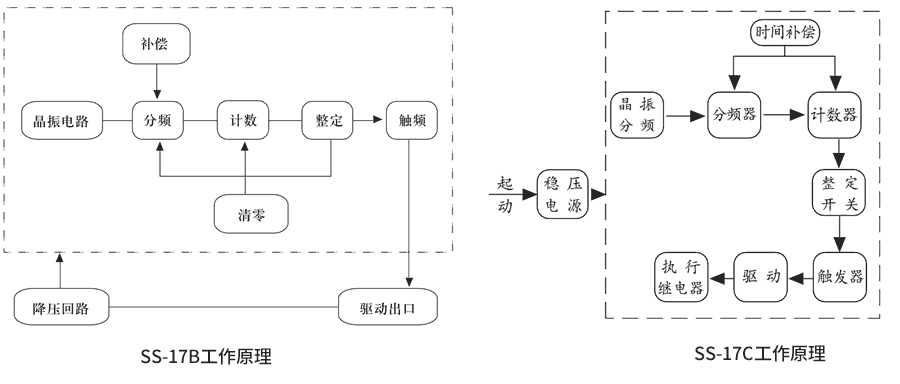

SS-17B工作原理

SS-17B技術參數

額定參數
額定電壓	直流48V、110V、220V
動作電壓	60%~70%額定值，小於60%額定值可靠不動作。
整定延時範圍	0.02s－990s（較小級差為：0.01s）
返回時間	不大於10ms
返回電壓	不小於5%額定值
整定誤差	在基準條件下，平均誤差不大於（0.2%整定值±2ms）
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
