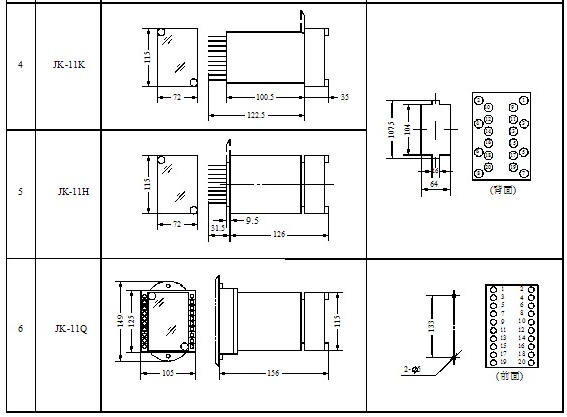

繼電器采用JK－11K、H、Q型殼體，其外形尺寸及、背後端子及安裝開孔圖見附錄3.

背後端子接線圖.見圖1

      繼電器外殼為黑色膠木，蓋子為透明有機玻璃，可以清楚地觀察到繼電器的整定位置和發光二極管亮或滅，指示繼電器動作與返回。取下有機玻璃蓋，調節電位器旋鈕可以方便地改變延時整定值，拔出機芯可方便地進行維修。繼電器由降壓回路、穩壓回路、振蕩器、計數器和出口回路等幾部分組成。采用微功耗的CMOS集成電路，內具有14級串行進位二進製計數器／分頻器，其時鍾輸入端帶有可供使用的串接反相器，通過外接電阻和電容構成RC振蕩器，產生所要求振蕩頻率。當計數輸入端出現時鍾脈衝時，計數器開始計數（下降沿計數），因而其各輸出端可以按不同的分頻數達到不同的延時要求。本CMOS集成電路帶有複位端“R”，當接通電源時，“R”端施加“1”電平， 這時計數器輸出全部清“0”。輸出端Q4～Q10及Q12～Q14用來供繼電器延時範圍的選擇，無需改變繼電器內部元件參數達到各種規格的要求。計數器輸出信號通過三極管放大推動執行繼電器出口.

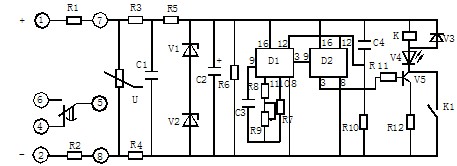

原理圖見圖2

1．額定電壓：直流220、110、48V.
2．延時整定範圍，見表.

3．觸點形式：一轉換。
4．動作值及返回值
對於額定電壓為220V，110V的繼電器，其動作值不大於額定值的70%；對於額定電壓為48V的繼電器，其動作值為不大於90%額定值。
繼電器返回值不小於額定值的5%。
5．延時一致性
在基準條件下，施加額定電壓，繼電器的延時一致性不大於1%。
其含義是指在任一整定點上五次測得的實際動作值中較大值與較小值之差與五次算術平均值
之比。
6．延時整定值的平均誤差
在基準條件下，施加額定電壓，繼電器的延時整定值的平均誤差不大於±5%。
其含義是指在同一整定點上五次測得的算術平均值和整定值之差與整定值之比。
7．溫度影響
溫度在標稱範圍內變化時，繼電器延時整定值的變差不應超過4款和5款規定值的兩倍。
8．電壓影響
輸入電壓在工作範圍內變化時，繼電器延時整定值的變差不超過4款和5款規定值的兩倍。
9．功率消耗在額定電壓下，繼電器的功率消耗符合表2的規定值.
