SJRL39係列智能型可編程三相電壓表

所屬類別：單相電壓表

3×AC測量範圍

0~600V（直接測量），0~380kV（外附裝置）

準確度

±0.5%，量程+1字

測量顯示方式

三排四位LED數碼管顯示

顯示分辨力

為0.1V

輔助電源

AC/DC：85~264V

通訊接口

RS485通訊（MODBUS規約）

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

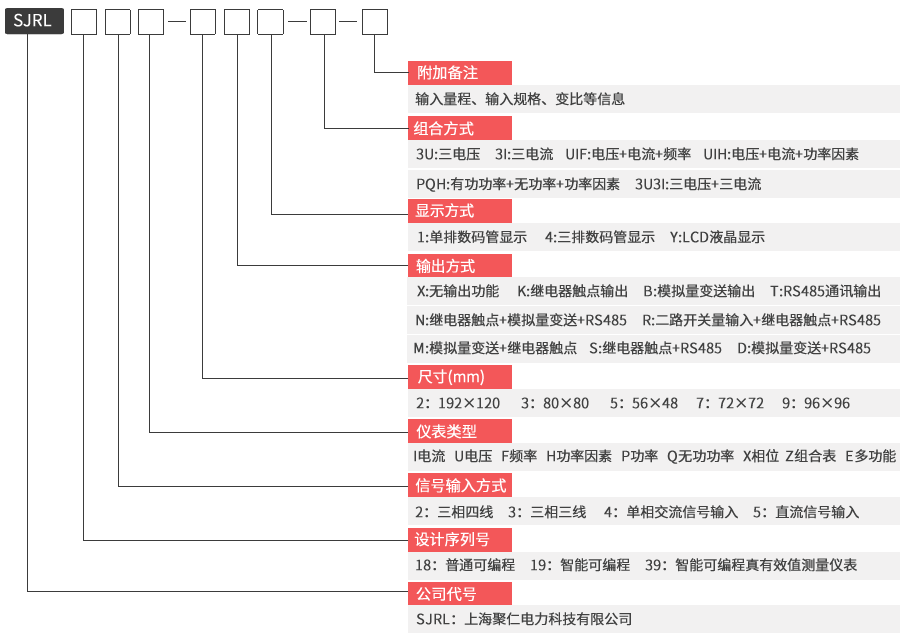

型號命名規則及功能含義

智能可編程三相電壓表選型規格說明

用於線路中的三相電壓同時進行實時測量，並以數字直讀方式顯示。用一隻本儀表即可完成三隻普通電壓表才能完成的A相相電壓、B相相電壓、C相相電壓或AB相線電壓、BC相線電壓、AC相線電壓的測量任務。在提供實時測量與指示功能的同時，儀表還可通過安裝不同的功能模塊使其支持模擬量變送、上下限報警、RS485通訊功能。通過儀表麵板上的可編程鍵盤可對儀表的互感器倍率、上下限報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出範圍等參數進行編程設置。

產品名稱	產品型號	外形尺寸代號(□內填數字)
產品名稱	產品型號	2	3	7	9
三相電壓組合表	SJRL394Z-□X4-3U	√	√	√	√
三相電壓組合表帶報警	SJRL394Z-□K4-3U	√	√	√	√
三相電壓組合表帶通訊	SJRL394Z-□T4-3U	√	√	√	√
三相電壓組合表帶變送	SJRL394Z-□B4-3U	√	√	√	√

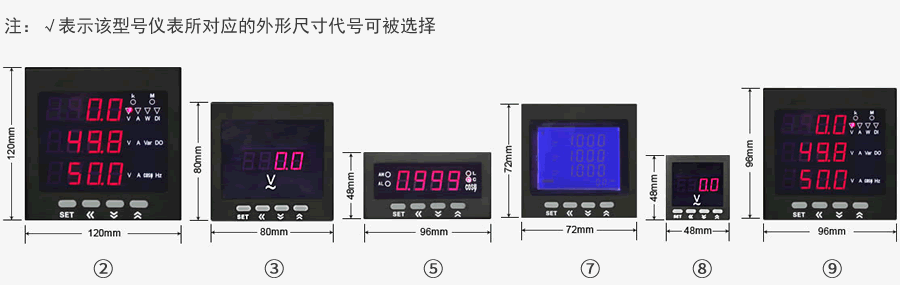

電力儀表殼體外形代號對應圖

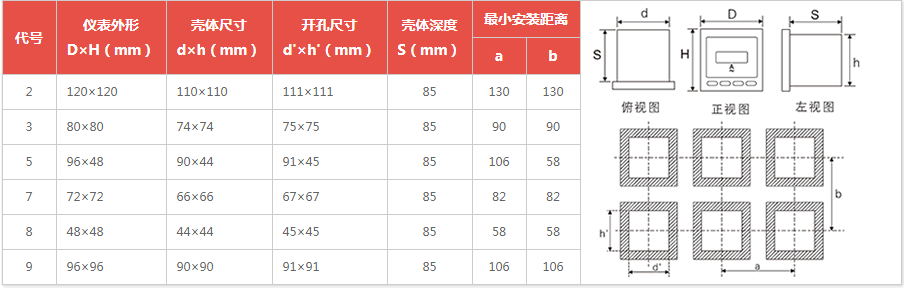

外形及安裝開孔尺寸

智能可編程三相電壓表技術參數

技術指標	參數
電壓測量範圍	3×AC 0～600V（直接測量）；3×AC 0～380kV（外附裝置）
輸入頻率範圍	45~65Hz
測量準確度	±0.5%（量程+1字）
電壓顯示分辨力	為0.1V，小數點自動移位，V/kV單位自動切換
輔助電源(POWER)	AC/DC：85～264V
報警輸出	可對每路報警的上限和下限分別進行定義，獨立指示燈顯示報警狀態，但輸出端口共用一路。
變送輸出	一路變送，任選一路被測電量對應變送輸出。
通訊接口	RS485串行通訊，采用MODBUS_RTU通訊規約。
